一、J747X、J767X液动气动平衡角三通排泥阀用途
本产品主要用于自来水公司各类水池，也可用以排除池底泥沙或污水还可安装在工作介质为水、气、油等工业管道中作截流用。
二、J747X、J767X液动气动平衡角三通排泥阀工作原理及性能特点
本产品由液压缸和平衡角式三通截止阀两大部分组成，液压缸为动力、带动阀板升降，使阀体通道开启或关闭，以达到流体通断，本产品最大特点是如在同一水平的两个水池中间安装一只本产品就可以使两边水池同时排泥，节约投资等特点。液压缸活塞密封采用V型橡胶，其密封性能好，经久耐用。其寿命达五年以上，经用户使用后的反馈信息有多达七年未更换者有之。阀板为软密封，关闭后密封性能好、永无渗漏、便于维修更换；如配以电磁换向阀、指控液压缸，则能实现远控和自控、也可以配电动等。若配手动装置，可以2~12台一排安装，同时控制开启或关闭，开启速度快，驱动压力低、压力源取之水厂本身压力，无需另加设备、节省人力物力、节约能源等优点。
三、J747X、J767X液动气动平衡角三通排泥阀技术参数
液压缸驱动介质
清水、气、油（订货时注明）
液压缸驱动压力
0.15~0.3、0.3~1.1Mpa
液压缸驱动介质温度
常温
阀体材料
HT200、QT400-15
法兰连接标准
GB/T13927-92
试压标准
GB/T13927-92
注：如需带信息反馈信号，请另协商。
四、J747X、J767X液动气动平衡角三通排泥阀外形法兰连接尺寸表
型号尺寸
J747X-1.0 J647X-1.0
接管螺纹
G“
公称通径
H
H1
L
D
D1
Z-∮d
100
800
150
360
220
180
4-19
1/2“
150
940
170
400
285
240
8-23
1/2“
200
1000
190
460
340
295
8-23
1/2“
250
1200
220
560
395
350
12-23
1/2“
300
1350
270
590
445
400
12-23
3/4“
350
1500
300
650
505
460
16-23
3/4“
400
1620
325
700
565
515
16-28
1“
产品名称：

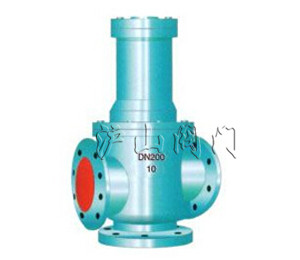

J747X、J767X液动气动平衡角三通排泥阀
产品型号：
J747X、J767X
产品口径：
DN100-400mm
产品压力：
1.6-6.4MPa
产品材质：
铸铁、铸钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
