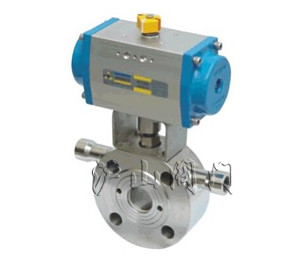

一、BQ671F超薄型保温气动球阀概述：
二、BQ 671F超薄型保温气动球阀技术规范：
设计标准
ASME B 16.34 GB/T12224
结构长度
ASME B 16.10 GB/T12221
连接法兰
ASME B 16.5、JB/T 79
驱动方式
手动、电动、气动
试验和检验
JB/T9092 API 598
适用介质
重油、胶类等易凝固介质
三、BQ 671F超薄型保温气动球阀主要零件材料:
序号
零件名称
材质
C
P
R
1
夹套
25
SUS304
SUS304
2
阀座
WCB
SUS304
SUS316
3
阀体
25
SUS304
SUS316
4
密封圈
RPTFE、PTFE、对位聚苯
5
球体
SUS304
SUS304
SUS316
6
阀杆
1Cr13
SUS304
SUS316
7
填料
柔性石墨 、RPTFE、PTFE
8
填料压盖
WCB
SUS304
SUS316
四、BQ 671F超薄型保温气动球阀主要外形尺寸:
公称通径（DN）
d
L
D
E
Q
H
W
管螺纹
(mm)
(in)
(mm)
(in)
P
20
3/4"
19
117
40
1 1/2"
58.5
147
101
170
G3/4"
25
1"
25
127
50
2"
62.5
156
106
170
G3/4"
40
1 1/2"
38
165
65
2 1/2"
63.5
181
125
250
G3/4"
50
2"
51
178
80
3"
68
218
135
250
G3/4"
80
3"
76
229
150
6"
82
275
193
350
G3/4"
100
4"
102
254
200
8"
83
300
265
420
G3/4"
150
6"
152
292
250
10"
95
403
355
1000
G3/4"
200
8"
203
330
300
12"
100
495
410
1300
G3
产品名称：
BQ671F超薄型保温气动球阀
产品型号：
BQ671F
产品口径：
DN20-200mm
产品压力：
1.6-6.4MPa
产品材质：
铸铁、铸钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
该产品具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
