【J41H锻钢截止阀-产品说明】
截止阀有三种阀盖设计形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
截止阀设计结构与说明特征
截止阀的设计与制造符合 APl602，BS53 52和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
采用以下结构
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合 ASME B16.11
螺纹连接端 (NPT)符合ANSl/SME B1.20.1
阀瓣可变换为节流型、针型、球型和止回阀
【J41H锻钢截止阀-主要零件材料】
锻钢截止阀800lb
序号
零件名称
CS to ASTM
AStoASTM
SS to ASTM
TypeAl05
Type f22
Type F304(L)
Type F316(L)
l
阀体
A105
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 42()
A276 F304
A276 F304(L)
A276 F316(L)
3
阀杆
A182 F6
A182 F304
A182 F304(L)
A182 F316(L)
4
垫片
3l6夹柔性石墨
316夹SS+PTFE
5
阀盖
A105
A276 304
A276 304(L)
A276 316(L)
6
阀盖螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圆柱销
A276 420
A276 304
8
填料压套
A276410
A182 F304(L)
Al 82 F316(L)
q
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料压板
A216 WCB
A351 CF8
11
螺母
A194 211
A194 4
A194 8
A194 8M
12
阀杆螺母
A276 410
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
-29℃～425℃
-29℃～550℃
-29℃～1扪℃
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢
05
08
2017

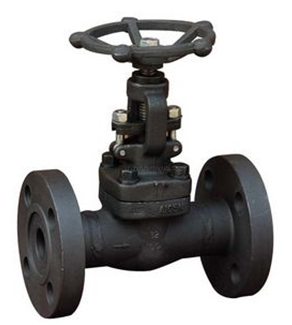

J41H-16C法兰锻钢截止阀 A105截止阀
