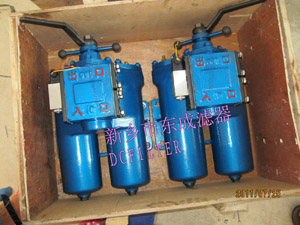

SPL40-C型号系列双筒网片式过滤器
双筒网片式过滤器主要由壳体、滤芯组件、转换阀体等零部件组成。在装换阀体腔外侧有两对进出油口，油系下进上出，由管螺纹接头或方法兰与外部油管连接，两滤芯腔底各有一个装螺栓的排污孔，供排放污油。为固定滤器，壳体上有到螺栓孔的法兰，供安装使用。
每一滤芯组件由滤器盖、滤芯套筒、滤片及滤片圈等组成，滤器盖顶部装有放气阀，供排出滤器内腔的空气用。
滤片套在滤芯套筒上，是滤器的主要过滤元件，由滤网，支承网及波纹隔盘等组成，滤网的网目数由用户根据需要选用。
转换阀体是由铸铝铝合金制成的椎体，与阀孔研磨配合，阀体上铸有上下两油道孔，上油道孔一端通滤芯上方油腔，一段通滤器出口，下油道孔一段通滤芯腔，一段通滤器进口，当转换阀迅速从一极限位置转至另一极限位置时，阀体将一滤芯腔的通路关闭，而将另一滤芯腔的通路打开，此时，压力油从滤器进口流入滤芯腔，经滤网过滤后的清洁油经上方油腔从出口流出，达到滤清油液的目的。转换阀体轴端头上的箭头指向接通的滤芯腔的一边。
SPL、DPL型网片式油滤器适用于各种型号的船用和陆用柴油机的润滑油、燃油和其他润滑系统的过滤以及应用于石油、电力、化工等行业。
　　  网片式油滤器分为SPL双筒系列和DPL单筒系列，该产品运行可靠，维修方便，不需要其他动力源，过滤元件为金属丝网制成的滤片，具有强度高，通油能力大，确保过滤精度，便于清洗等特点，SPL双筒系列能在主机运行过程中实现不停机转换和清洗。
二、技术参数
型号    公称通径    额定流量    滤片尺寸mm
双筒系列    单筒系列            内径    外径
SPL-15          15    2    20    40
SPL-25    DPL-25    25    5    30    65
SPL-32          32    8
SPL-40    DPL-40    40    12    45    90
SPL-50          50    20    60    125
SPL-65    DPL-65    65    30
SPL-80    DPL-80    80    50    70    155
SPL-100          100    80
SPL-125          125    120    90    175
SPL-150    DPL-150    150    180
SPL-200
