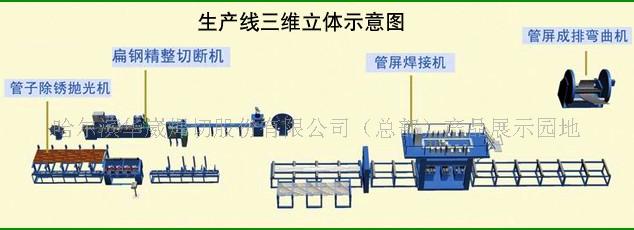

管屏焊生产线是为锅炉膜式水冷壁管屏的制造而设计制造的专用设备。现代化大中型锅炉的膜式水冷壁管屏均采用光管加扁钢焊接而成。将光管和扁钢用连续焊缝拼接方法达到成品宽度的管屏。驱动方式采用交流变频调速形式，焊接速度连续平滑可调，可按工艺要求任选，采用脉冲逆变焊接电源，同时进行上下两面混合气体保护焊，焊后变型小，焊缝成形美观，质量完成达到膜式壁制造的行业技术要求。经锅炉厂的生产实践，设备运行正常，圆满地完成20万千瓦、30万千瓦、60万千瓦锅炉膜式水冷壁的制造任务。水冷壁生产线设备组成：开卷机、精整机、切断机、管子抛光除锈机、扁钢除锈机、上料架及前后主动滚道、点焊装置、管屏焊接主机、管屏弯曲机等，详见膜式水冷壁焊接生产线平面布置图及基础图。
