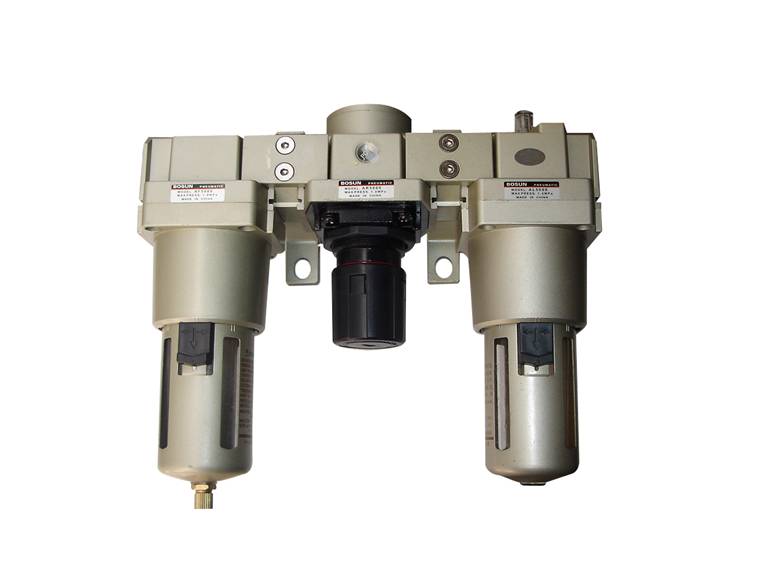

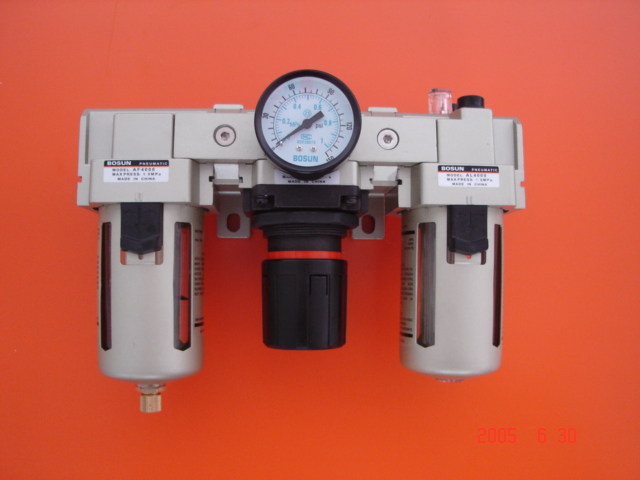

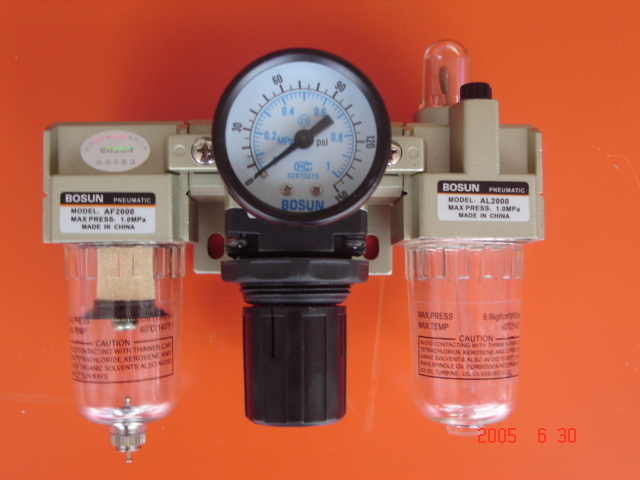

AC系列过滤器+调压阀+油雾器:AC2000-01;AC2000-02;AC3000-02;AC3000-03;AC4000-03;AC4000-04;AC4000-06;AC5000-06;AC5000-10.AC系列过滤器+调压阀+油雾器由分水滤气器、减压阀和油雾器气动三大件组成.三大件无管连接而成的组件称为三联件.三大件是多数气动系统中不可缺少的气源装置,安装在用气设备近处,是压缩空气质量的最后保证.三大件的安装顺序依进气方向分别为分水滤气器、减压阀和油雾器.在使用中可以根据实际要求采用一件或两件,也可多于三件.AC系列过滤器+调压阀+油雾器又称为:气动三联件;气源处理三联件;压缩空气三联件;空气过滤组合三联件;过滤调压油雾器;三点组合.

  气源处理器使用说明：  1、过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。  2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。旋转钮向右为调高出口压力，向左旋转为调低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。  3、给油器的使用方法：给油器使用JIS  K2213输机油（ISO  Vg32或同级用油）。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自9-0位置不能旋转，须顺时针旋.      空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。　  减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。        油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿

·具有体积小,重量轻,性能好,使用方便,外形美观等特点.
·采用模块式联接,可单独或组合使用,安装方便,方形压力表采用内嵌式结构,节省安装时间.
·减压阀调压精度高,流量,压力特性好,使用寿命长,调节手轮调整灵活,平稳,具有自锁功能,适用于震动场合.
·油雾器采用新型油量调节结构,可实现不停气加油.内置油量传感器,因此起雾油量低,油雾颗粒细,传输距离远.

    保证耐压力    1.5MPa(15.3kgf/cm²)

最高使用压力    1.0MPa(10.2kgf/cm²)
环境及流体温度    5-60℃
＊    过滤孔径    5    µm
建议用油    透平1号油        ISOVG32
容器材料    聚碳酸脂
防护罩    AC1000-2000(无)        AC3000-5000（有）
调压范围    AC1000：0.05-0.7    mpaAC2000-5000:0.05-0.85    mpa{0.51-8.7    kgf/cm2}
阀        型    带溢流型
有5、50    µm可供选择

型号    规        格    配件
组        件    额定流量（L/min）    接管口径
RC(PT)    压力表口径
RC(PT)    重量
（kgf）    托架
(2个)    压力表
过滤器    减压阀    油雾器
AC2000-01    AF2000    AR2000    AL2000    500    1/8    1/8    0.74    Y20L    Y-40Z
AC2000-02    1/4
AC3000-02    AF3000    AR3000    AL3000    2000    1/4    1/8    1.18    Y30L
AC3000-03    3/8
AC4000-03    AF4000    AR4000    AL4000    4000    3/8    1/4    2.14    Y40L    Y-50Z
AC4000-04    1/2
AC4000-06    AF4000-06    AR4000-06    AL4000-06    4500    3/4    1/4    2.47    Y50L
AC5000-06    AF5000    AR5000    AL5000    5000    3/4    1/4    3.82    Y60L
AC5000-10    1
注1：标准自动排水为常开（N.O.）,AC3000-5000亦有常闭（N.C.）可供选择，而最低使用压力：常开-0.1mpa,常闭-0.15mpa
注2：供应压力为0.7mpa的情况下。

型    号    口径    A    B    C    D    E    F    G    H    J    K    L    M    N    P    连自动排水器
AC1000    M5＊0.8    91    84.5    25.25    25    26    25    33    20    4.5    7.5    5    17.5    16    38.5    105
AC2000    1/4    140    125    38    40    56.8    30    50    24    5.5    8.5    5    22    23    50    147.5
AC3000    1/4.3/8    181    156.5    38    53    60.8    41    64    35    7    11    7    34.2    26    70.5    194
AC4000    3/8.1/2    238    191.5    41    70    65.5    50    84    40    9    13    7    42.2    33    88    229
AC4000-06    3/4    253    193    40.5    70    69.5    50    89    40    9    13    7    46.2    36    88    230.5
AC5000    3/4.1    300    271.5    48    90    75.5    70    105    50    12    16    10    55.2    40    115    309.5
