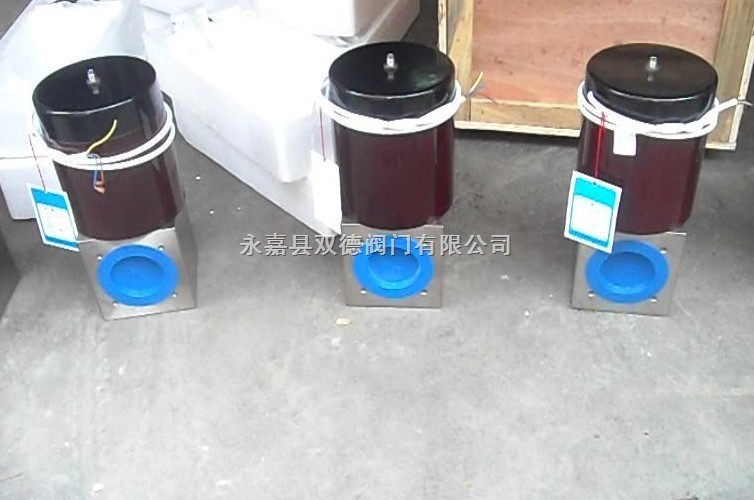

DDC-JQ型电磁真空带充气阀

              DDC-JQ型电磁真空带充气阀是机械真空泵安全阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门自动关闭。使真空系统保持真空并将大气充入泵腔内，从而避免泵油逆向流动而污染真空系统。适用介质为纯净空气和非腐蚀性气体。

DDC-JQ型-电磁真空带充气阀主要技术性能

适用范围：Applicability  　105～10-2Pa
　阀门漏率：Valve  Leak  Rate  　≤6.7×10-3Pa.L/S.
　适用温度：Applicability  　-30～+50℃
　线围温升：Coil  Temperature  Rise  　≤65℃
　开闭时间：Open-close  Time  　≤3S
　电源电压：Mains  Voltage  　220V/50Hz

DDC-JQ型-电磁真空带充气阀主要零件材料

阀体、阀盖、阀板：碳钢或铝合金
密封圈：丁腈橡胶

DDC-JQ型-电磁真空带充气阀外形及连接尺寸（mm）（JB919）




Model
型号  DN  h  B  H  D  Do  D1  n-d  Machineal  pump
机械泵匹配参考
DDC-JQ16  16  28  48  176  68  42  22  4-M5  2XZ-0.5～1
DDC-JQ25  25  35  58  199  82  55  29  4-M6  2XZ-2～4
DDC-JQ32  32  40  68  222  92  64  36  4-M6  2XZ-4
DDC-JQ40  40  44  80  253  110  70  44  4-M6  2XZ-8
DDC-JQ50  50  56  94  294  124  90  55  4-M8  2X-15
DDC-JQ65  65  65  115  320  135  105  70  4-M8  2X-30
DDC-JQ80  80  75  140  367  165  125  85  4-M8  2X-70


订货须知：

一、①DDC-JQ型-电磁真空带充气阀产品名称与型号②DDC-JQ型-电磁真空带充气阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定DDC-JQ型-电磁真空带充气阀型号，请按DDC-JQ型-电磁真空带充气阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
