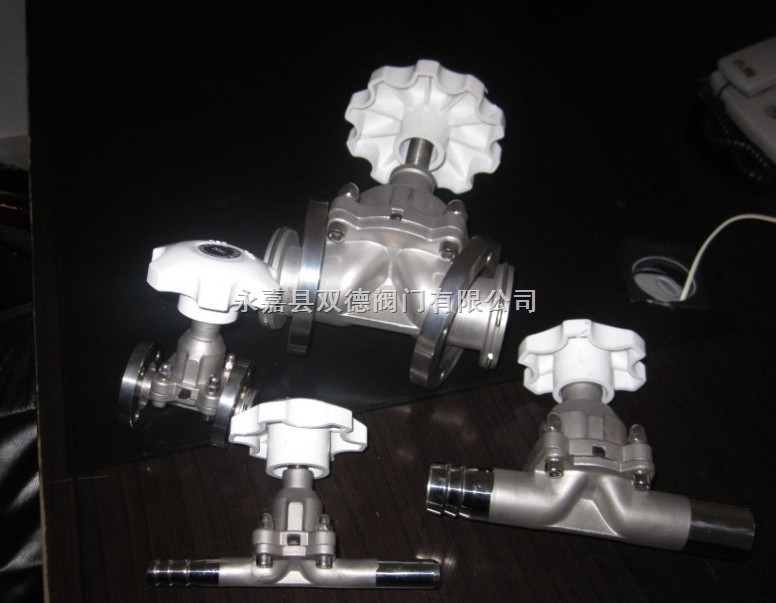

GM型-高真空隔膜阀

GM型-高真空隔膜阀主要性能：

阀门漏率：Valve  Leak  Rate  　≤1.3×10-4Pa.L/S.
　适用温度：Applicable  Temperature  　-25～  80℃（丁腈橡胶）
　-30～  150℃（氟橡胶）
　适用范围：Applicability
　连接型式　Loose  Flange  　使用压力范围（Pa）
　活套法兰（GB6070、JB919）  　0.6×106～1.3×10-4
　焊接法兰（GB6070、JB919）  　1.6×106～1.3×10-4
　快卸法兰（GB4982）  　0.1×106～1.3×10-4
　螺纹连接　Threaded  Connection
　1.6×106～1.3×10-4
也可按用户要求的连接标准加工

GM型-高真空隔膜阀主要零件材料

阀体、阀板、阀杆：不锈钢
隔膜：硅橡胶、氟橡胶

GM型-高真空隔膜阀外形及连接尺寸（mm）
快卸法兰连接（GB4982）（图二）

Model
型号  DN  D1  D  W  H/H1  L
GM-10  10  12.2  30  65  89/99  75
GM-16  16  17.2  30  80  89/99  108
GM-20  20  26.2  40  80  91/102  118
GM-25  25  26.2  40  80  110/123  120
GM-32  32  34.2  55  80  129/138  146
GM-40  40  41.2  55  120  139/159  150
GM-50  50  52.2  75  120  159/186  180

I型焊接管连接（图三）

Model
型号  DN  D  W  H/H1  L
GM-10  10  17  65  89/99  75
GM-25  25  32  80  110/123  120
GM-40  40  45  120  139/159  150
GM-50  50  57  120  159/186  180

阀II型焊接管连接（图四）

Model
型号  DN  D  W  H/H1  L
GM-10  10  17  65  89/99  75
GM-25  25  32  80  110/123  120
GM-40  40  45  120  139/159  150
GM-50  50  57  120  159/186  180



活套法兰连接（GB6070）（图一）

Model
型号  DN  Do  D  n-φc  W  H/H1  L
GM-10  10  40  55  4-φ6.6  65  89/99  75
GM-16  16  45  60  4-φ6.6  80  89/99  108
GM-20  20  50  65  4-φ6.6  80  91/102  118
GM-25  25  55  70  4-φ6.6  80  110/123  120
GM-32  32  70  90  4-φ9  80  129/138  146
GM-40  40  80  100  4-φ9  120  139/159  150
GM-50  50  90  110  4-φ9  120  159/186  180




订货须知：

一、①GM型-高真空隔膜阀产品名称与型号②GM型-高真空隔膜阀阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GM型-高真空隔膜阀型号，请按GM型-高真空隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
