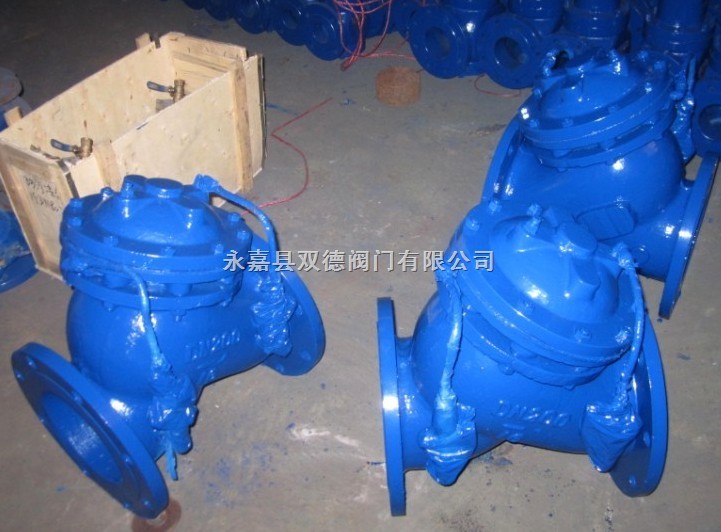

■JD745X多功能水泵控制阀产品简介：
                本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。

  ■JD745X多功能水泵控制阀产品特点:

                JD745X多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处，防止介质倒流水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高用于生活小区中消防用水与生活用水并联的供水系统的安全可靠性。

  ■JD745X多功能水泵控制阀结构特点：

                JD745X多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。
本产品的接管系统采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等。

  ■JD745X多功能水泵控制阀工作原理：

                  当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

  ■JD745X多功能水泵控制阀工作特点：

1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

■JD745X多功能水泵控制阀结构图:



  ■JD745X多功能水泵控制阀主要技术参数：

公称压(Mpa)  壳体试验压力(MPa)  密封试验压力(MPa)  调压范围(MPa)  缓闭时间(S)  最低动作压力(MPa)  适用介质  介质温度(℃)
1.0  1.5  1.1  0.09-0.8  3-60
(可调)  ≥0.07  水  0-80



  ■JD745X多功能水泵控制阀主要零件材料：

零件名称  零件材料
阀体  阀盖  WCB
阀座  阀盘  铜合金/2Cr13
密封圈  O型圈  丁腈橡胶
阀杆  2Cr13
弹簧  50CrVA
缸套  活塞(活塞型)  2Cr13
膜片(膜片型)  夹织物丁腈橡胶
调节阀  球阀  铜合金
过滤器  不锈钢


  ■JD745X多功能水泵控制阀主要部件列表：

1、主阀2、流量调节阀3、过滤器

  ■JD745X多功能水泵控制阀主要外型及连接尺寸：

DN  L  H  D
mm  D1
mm  b
mm  D2
mm  n-Φd
mm  mm  PN1.0  PN1.6  PN2.5  PN1.0  PN1.6  PN2.5  PN1.0  PN1.6  PN2.5  PN1.0  PN1.6  PN2.5  PN1.0  PN1.6  PN2.5
40  240  270  150  150  150  110  110  110  18  18  18  88  88  84  4-17.5  4-17.5  4-18
50  240  270  165  165  165  125  125  125  20  20  20  102  102  99  4-17.5  4-17.5  4-18
65  270  340  185  185  185  145  145  145  20  20  22  122  122  118  4-17.5  4-17.5  8-18
80  300  400  200  200  200  160  160  160  22  22  24  133  133  132  8-17.5  8-17.5  8-18
100  350  440  220  220  235  180  180  190  24  24  24  158  158  156  8-17.5  8-17.5  8-22
125  400  460  250  250  270  210  210  220  26  26  26  184  184  184  8-17.5  8-17.5  8-26
150  480  500  285  285  300  240  240  250  26  26  28  212  212  211  8-22  8-22  8-26
200  500  640  340  340  360  295  295  310  28  30  30  268  268  274  8-22  12-22  12-26
250  605  690  395  405  425  350  355  370  28  32  32  320  320  330  12-22  12-26  12-30
300  700  820  445  460  485  400  410  430  28  32  34  370  370  389  12-22  12-26  16-30
350  800  950  505  520  555  460  470  490  30  36  38  430  430  448  16-22  16-26  16-33
400  900  1400  565  580  620  515  525  550  32  38  40  482  482  503  16-26  16-30  16-36
450  1000  1580  615  640  670  565  585  600  32  40  42  532  550  548  20-26  20-30  20-36
500  1100  1600  670  715  730  620  650  660  34  42  44  585  585  609  20-26  20-33  20-36
600  1300  1815  780  840  845  725  770  770  36  48  46  685  685  720  20-30  20-36  20-39
700  1400  2040  895  910  960  840  840  845  40  54  50  800  800  820  24-30  24-36  24-42
800  1500  2350  1015  1025  1085  950  950  990  44  58  54  905  905  925  24-33  24-39  24-48
900  1700  2606  1115  1125  1185  1050  1050  1090  46  62  58  1005  1005  1028  28-33  28-39  28-48
1000  1900  2765  1230  12
