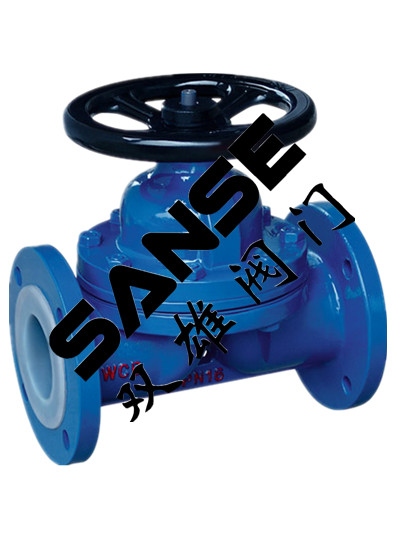

G41F46衬氟隔膜阀
技术规范
设计规范  结构长度  连接法兰  试验与检验  产品标识  供货规范
GB/T    12239  GB/T  12221/JB1688  JB/T78,  GB4216  GB/T    13927  GB/T    12220  JB/T    7928
主要零部件材料
序号  零件名称  灰铸铁  铸钢  不锈耐酸铸钢  超低碳不锈耐酸铸钢
Z  C  P  R  PL  PL
1  阀体/阀盖  HT250  WCB  CF8  CF8M  CF3  CF3M
2  阀瓣/阀杆  HT250  1Cr13  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti  00Cr18Ni10  00Cr17Ni14Mo2
3  衬里/阀座  天然胶(Natural  rubber)、丁基胶(Isobutylene-isoprene  rubber)、PTFE(F4)、FEP(F46)
4  隔膜  橡胶、氟塑料  Rubber,  fluoro  plastic
5  手轮  HT250
主要尺寸及重量
公称压力  工作压力  通径  L  D  D1  N-φd  F  H1  H2  D0  重量
mm  inch
                1.0              1.0  15  1/2  125  95  65  4-14  2  105  116  100  4.5
20  3/4  135  105  75  4-14  2  117  128  100  4.5
25  1  145  115  85  4-14  2  121  135  120  5
32  11/4  160  140  100  4-18  2  132  150  120  7
40  11/2  180  150  110  4-18  3  156  176  140  9
50  2  210  165  125  4-18  3  169  195  140  12.5
65  21/2  250  185  145  4-18  3  200  236  200  19
80  3  300  200  160  4-18  3  216  256  200  25.5
100  4  350  220  180  8-18  3  270  322  280  40
125  5  400  250  210  8-18  3  338  406  320  62
150  6  460  285  240  8-22  3  384  464  320  80.5
    0.6            0.4  200  8  570  340  295  8-22  4  518  638  400  146
250  10  680  395  350  12-22  4  598  734  500  240
300  12  790  445  400  12-22  4  698  778  500  334
350  14  900  505  460  16-22  4  723  883  500  371
                0.25  400  16  1000  565  515  16-25  4  868  1078  640  584
