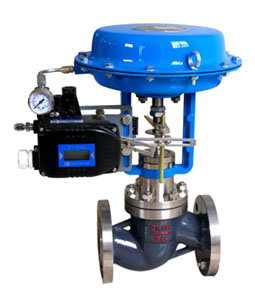

ZJHP(M)气动单座（套筒）调节阀  产品详细介绍

ZJHP(M)型气动单座（套筒）调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。


一、阀体
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6  4.0  6.4MPa
连接形式：法兰式按JB78-59  JB/T79.2-94凹式
材  料：HT200  ZG230—450  ZG1Cr18Ni9Ti  ZG0Cr18Ni12M02Ti
上  阀  盖：常温型-20~+200℃
散热型-40~+450℃
填  料:  V型聚四氟乙烯、柔性石墨、不锈钢波纹管


二、阀内组件
阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材  料：1Cr18Ni9Ti  0Cr18Ni12Mo2Ti
