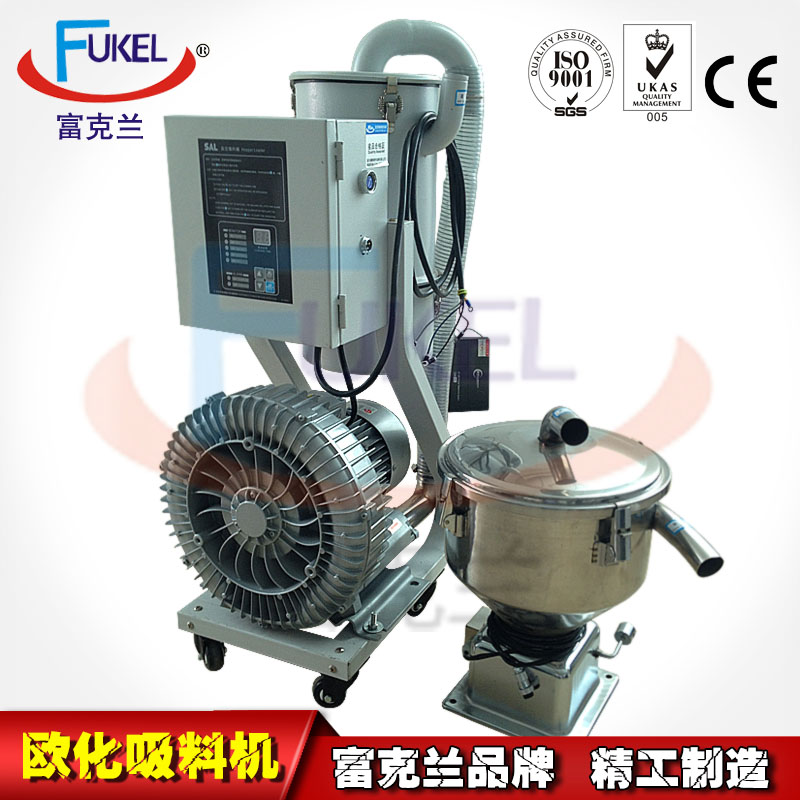

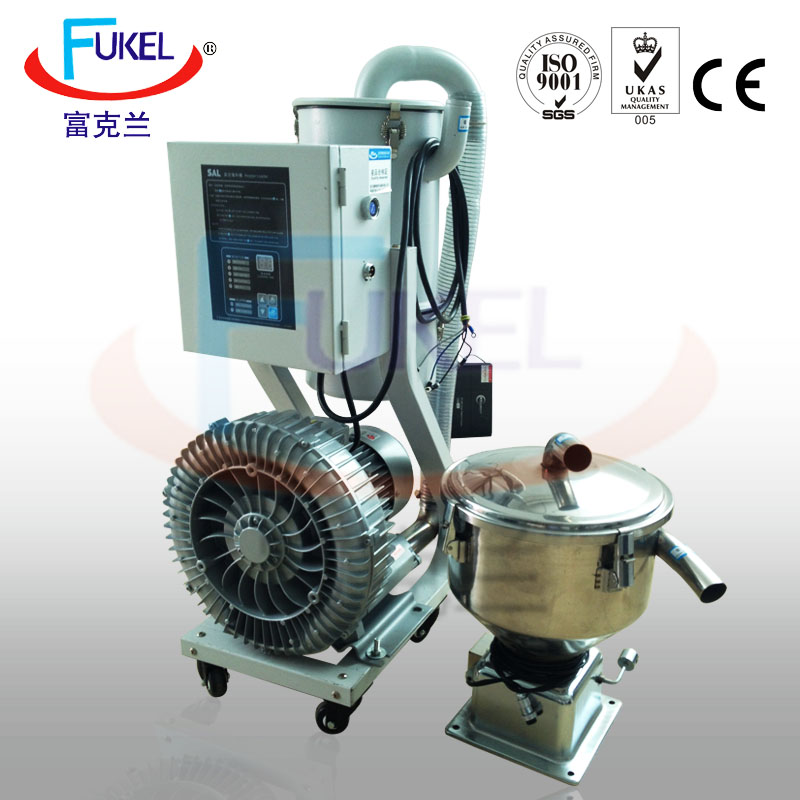

800G吸　料　机　控　制　器

             （直观图）                                                  （接线图）.

                                                                触点负载 ： AC 250V 3A 阻性负载

二、参数设定：

    1、模式选择：

           在关机情况下，按“设置”按键，进入模式选择，显示器显示当前的模式，重复按“设置”键可选择不同

的模式。（C1~C7）。

2、吸料时间设定：

       在“C1”模式下，直接按“向上”或“向下”键可修改吸料时间值，显示器显示当前时间值，范围

为（1～99S）。

三、模式功能说明：

C1模式：自动吸料，连续吸3次料仍然缺料的就输出缺料报警。

C2模式：有自动逆转功能，自动吸料，连续吸3次料仍然缺料的就输出缺料报警，自动吸料次数达到3次，则

进行一次逆转动作，逆转时间为10S。

C3模式：有自动逆转功能，自动吸料，连续吸3次料仍然缺料的就输出缺料报警，自动吸料次数达10次，则进行一次逆转动作，逆转时间为10S。

C4模式：吸一次料，就自动逆转一次，逆转时间为10S，连续吸3次料仍然缺料的就输出缺料报警。

C5模式：落料侦测时间设定，按“向上”或“向下”键可修改侦测时间值，范围（3-99S，出厂值：15S）。

C6模式：清网时间设定，按“向上”或“向下”键可修改侦测时间值，范围（1-99S，出厂值：10S）

C7模式：清网间隔时间设定，按“向上”或“向下”键可修改侦测时间值，范围（1-99S，出厂值：10S）

逆转和吸料动作说明：(若“落料侦测时间”为15S)

    系统要进行逆转时，反转灯亮，反转继电器输出10S，10S计时完成后，反转灯灭，系统延时10S，

10S延时完成后，系统自动按吸料时间进行吸料，吸料灯亮，吸料吸合电器输出，吸料时间完后，系统进入落料侦测状态，显示器显示当前侦测时间并倒计时，若在落料侦测时间（即15S）内有吸料动作，则在侦测时间完成后进行吸料。

四、工作原理：

1、关机状态：

       系统上电后，电源灯亮，显示器不亮，此状态为“关机”，关机状态下按“设置”键进入设置状态，可设

置吸料时间和吸料模式。

2、开机：

       在关机状态下，按“开/关”键，系统开机，运行灯亮，显示器显示当前的时间，若检测到满料则满料灯

亮；若检测到吸料动作，则按相应的模式进行吸料。

    在开机情况下关机，可按一下“开/关”键，进行关机。

3、故障处理：

在开机情况下，若检测到缺料的，则缺料灯闪烁，系统暂停吸料并输出警报，故障消除后，返回吸料。若

检测到过载，则过载灯闪烁，系统暂停吸料并输出警报，故障消除后，返回吸料。
