卧式明装前出风口风机盘管机组尺寸
 卧式明装风机盘管结合实际用途，开发研制的风机盘管机组系列产品设计先进，性能优越，被应用于宾馆、公寓、医院、写字楼等建筑，并在国内外空调领域取得了令人瞩目的成绩。
卧式明装风机盘管特点
★高性能，高效率
    表冷器采用优质高效紫铜管穿条缝开窗式铝翅片机械胀结而成，翅片表面亲水处理，风阻低，效率高。
★结构精致，坚固耐用    壳体模压成型，外观精致，强度高。(国家专利号：ZL2005 3009 2739.1)。
★运转安全，节能
    电机具有发热断电保护装置，采用日本进口NSK轴承，无需加注润滑油。风机三档调速，可根据客户需求设定。
★工艺先进，噪音低
    风机叶轮整体无焊接点，轮框套圈紧密组合永不变形，既降低了机组的噪声，又钱有效的保证机组长期稳定的运转。
★调整容易，维护方便
    机组人性化设计，并且用户可轻松进行维护、维修，机组过滤网可随时进行清洗。
安装维护使用说明：

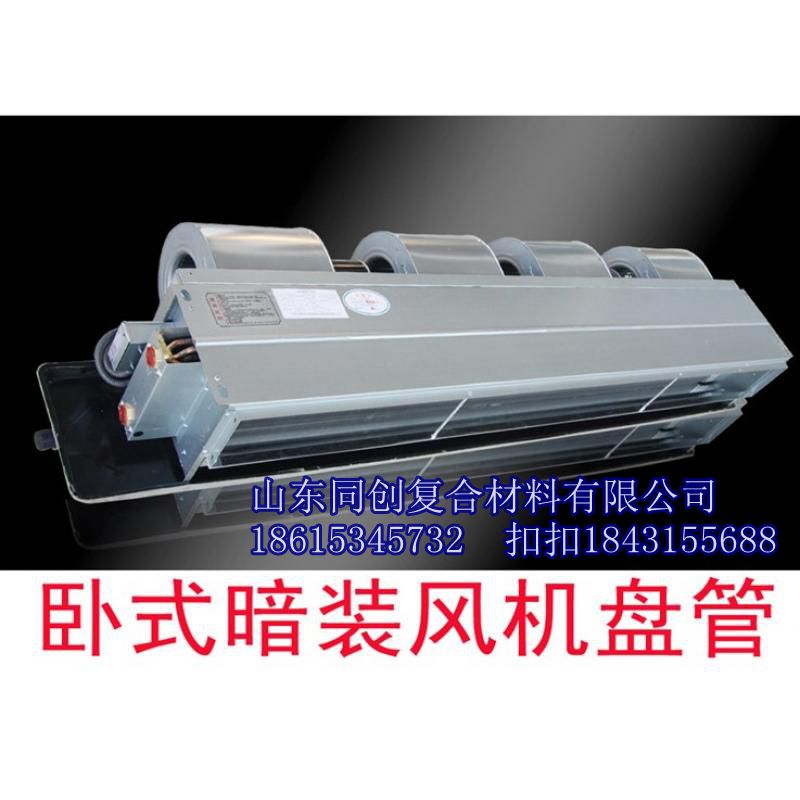

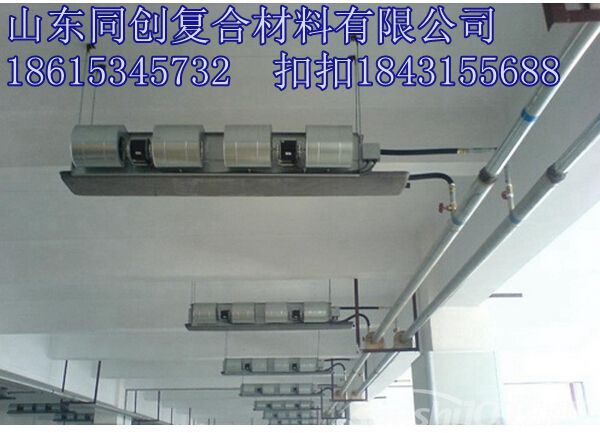

1、卧式暗装前出风口风机盘管机组安装：
    ◆在搬运过程中应小心轻放，不得手执叶轮或蜗壳来移动机组。
    ◆注意保持机组各部件完整无损，并防止异物进入蜗壳或表冷器内。
    ◆机组主体须水平设置，否则会影响冷凝水的排泄而导致漏水。
    ◆机组只可承受本身重量，不能承受水管等其它外力。安装位置要留有足够的维修间。
2、管路配置：
    ◆水流方向下进上出，进出水管应采用挠性连接。作业时切忌用力过猛。
    ◆进出水管、冷凝水管及阀门均须作严格的防露施工。同时要对保温材料进行认真的端部处理，以免冷凝水渗透到保
    温材料的内部。
3、电气接线：
    ◆电源：220V±10%，50Hz。
    ◆机组接线时请严格按照电气原理图进行，在错误的接线状态下运行机组，会损坏电机。
    ◆严禁多台机组共用一个开关或高中低三档任两档接在同一根线上，否则将会出现以下情况：
    A、产生内部回路电流，电机温度升高负荷增加从而烧毁电机。B、当一台电机烧毁后，继而烧毁其它并联电机。C、电机转速不正常。
4、供水要求：
    ◆机组夏季运行供冷水温不低于5℃，冬季供热水温不高于800C，且要求水质清洁软化。禁止使用蒸汽及85qC似上的热
    水，否则送风温度过高，将会导致故障和危害。
    ◆机组长期停用时，盘管内应充满水，以减少管路的腐蚀。
    ◆在夏季系统运行时如风机盘管机组停用，水循环应自动停止，否则将有可能出现冷凝水外滴。在夏季系统运行时如风机盘管机组停
    用，水循环应自动停止，否则将有可能出现冷凝水外滴。
5、注意事项：
    ◆机组首次运行及冷热转换前需开启放气阀，将管路内空气排
    净，否则会影响传热效果。
    ◆明装盘管外壳系喷塑件，切忌用稀料或汽油进行清洗。
    ◆机组启动时，调节最好从高档启动再进行其它档次选择。
    ◆在超出右表所列条件时，机组可能会凝露，此时应将水温提
    高或将水量调小。
6、使用维护：
    ◆表冷器和过滤网要定期清洁，以利风路畅通，保证换热效率。
┏━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━┓
┃    项目                        ┃    条件                        ┃
┃    item                        ┃    Condition                   ┃
┣━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━┫
┃    进风空气状态                ┃DB270C \  WB240C.  RH78%        ┃
┃    Air entering condiiions     ┃                                ┃
┣━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━┫
┃    运行状态                    ┃    标准最小风量                ┃
┃    Oparation conduions         ┃    Standard minimum air volume ┃
┣━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━┫
┃    进水温度                    ┃    60C                         ┃
┃    Enlering xvater temperaiure ┃                                ┃
┣━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━┫
┃    水量                        ┃    标准水量                    ┃
┃    Water volume                ┃    Standard water volume       ┃
┣━━━━━━━━━━━━━━━━┻━━━━━━━━━━━━━━━━┫
┃    运行时间    8h                                                ┃
┃    Operal o r] tne                                               ┃
┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛
    ●冬季停用或安装调试时，需将盘管内水排净或采取其它防冻措施，以防管路冻裂
    ◆机组出现故障时，应由专业人员进行维修。
卡式风机盘管主要优点
1、采用高效铝翅片式换热配置低噪声风机，强化换热，使换热器发挥出了最大传热效能；
2、精密的设计，使盘管的左、右式可任意选择订货。如用户需要，可另配制自动温度控制装置，对被控场所进行恒温控制；（温控装置另行订货）
3、电机为节能固定分相电容电机，轴承为进口高精度优质钢球轴承，能自动润滑，电机轴均经调质与硬铬特殊处理，经久耐用，固定处易于拆装。电机引出线均采用金属软管保护，符合国家标准；
4、普通盘管出风口静压为0-12Pa，余压型出风口静压为30Pa（或≤50Pa），代号为H
5、水盘及保温采用模压成型，整理胶粘工艺，坚固耐用无焊痕，外形美观轻巧，不结露、滴水；明装盘管采用上海宝钢生产生产的优质板材，表面经喷塑处理，暗装盘管采用镀锌板或耐指纹板；
     6、盘管材料选用优质无缝紫铜管串波纹铝翅片经液压或机械胀管制成，盘管箱体内用吸音保温材料粘贴，铜管交错排列，具有极高的传热性能和
