本机是专为（IMD）模内装饰镶嵌注塑技术开发的专利型薄膜热压成型机，其高质量的机械及控制性能有赖于以下因素：
1、本机设计以安全生产为主导思想，在保证生产工艺要求的基础上，设计采用高灵敏度对射式光栅安全保护系统，给操作者提供准确无误的安全保护功能，从而提高工作效能和降低不良品率。
2、全自动控制是本机器的最大优点。采用日本NAIS  FPI型PLC控制，具有手动/自动、安全保护、模具防撞保护、温度自动控制、压力保护等一系列功能，是提高产品质量及生产效率、降低不良率的有力保障。
3、加热系统采用日本PID智能数显温控器。
4、预热及保压时间根据产品的不同要求可预置。
5、发热组件采用远红外线辐射发热管响应快、高效节能。
IMD热压成型机

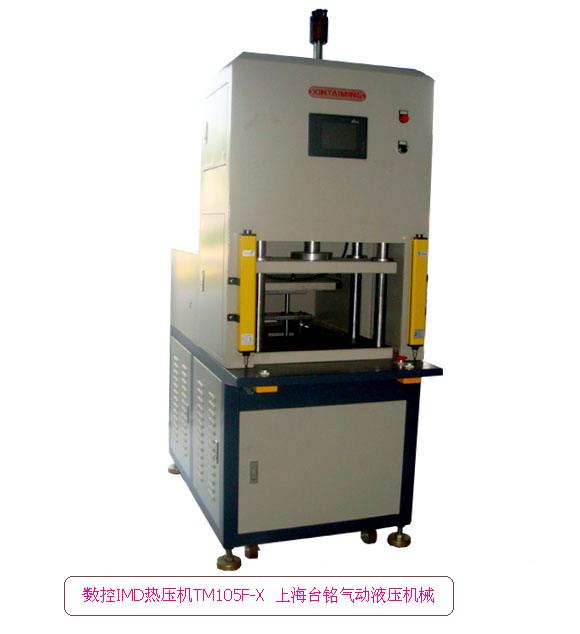

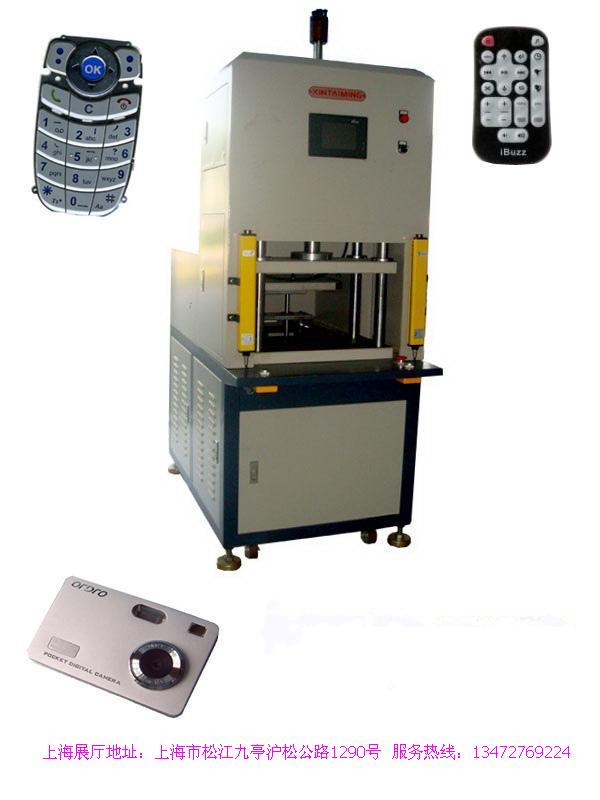

TM105F-3T    IMD热压成型机

产品简介:

该IMD热压成型机是我公司针对IMD行业（模内装饰镶嵌注塑技术）和薄膜，PET，PVC等片材成型而研发的专业设

备,(  设备专利号200930164866.6),采用远红外线辐射的方式均匀加热片材.再经过恒温装置,油缸压力使之瞬间

成型.

产品特点:

1.采用1-20mpa液体压力为动力源,并未像传统设备采用压缩空气.由于液压的压缩性几乎为零,使之在速度,压力

的稳定性都远远高于普通IMD成型机.

2.本机出力在5-50tf(吨力)可选,是普通压缩空气IMD成型机无法做到的.

3.本机速度最高可达250MM/秒,而冲击噪音不超过80分贝,相当于办公室正常谈话.普通压缩空气IMD成型机根本无

  法比拟

4.本机采用电热转换效率高达  98%  以上,升温迅速、热滞后小、发热均匀的碳纤维发热管(所发出的远红外线,被

  医学界称为人类的生命线),  其寿命（连续点烧）  ≥  6000  小时以上,工作人员长期操作本机可以加强人体血

液循环、加速新代谢、增强免疫能力.

5.本机对发热体进行电压控制,(接近设定温度时降低其供电电压,  以保证发热管处于长期点亮状态.延长其使用

寿命,)显示温度与实际温度控制在正负1摄氏度以内.

6.本机只要更换模具，成型和冲切即可两用。

7.本机发热体四周全部采用隔热棉封闭,待机时对外辐射功率仅占发热功率的10%.而市场常规IMD热压成型机对外

  辐射功率高达50%,在炎热的夏天10台4KW常规IMD设备需配备10台5P的空调.而我们的液压IMD设备只需2台极可.

    主要应用领域如下:

    家电业：电饭煲、洗衣机、微波炉、空调器、电冰箱等控制装饰面板；

    电子业：MP3、MP4、VCD、DVD、计算器、电子记事本、数码相机等抚面壳及标牌；

    汽车业：仪表盘、空调面板、内饰件、车灯外壳、标志等；

    电脑业：键盘、鼠标、面壳；

    通讯业：手机按键、手机镜片、手机彩壳、小灵通及固定电话面板、视窗镜片；

    其它业：医疗器械、化妆品盒、装饰盒、玩具、运动和娱乐休闲用品等等。

TM105F-3T  IMD热压成型机主要参数如下:

1．1-7MPA的液体压力为动力源,外接三相AC380V  50HZ,三相电源,油缸最大出力3tf(吨力).

2．电机功率2.2KW,发热功率2KW.

3．采台达智能PID温控器.远红外碳纤维发热管.

4．有效烘烤面积300*200MM,(适合手机类小型产品)

5．烘烤温度100-400摄氏度可调.

6．油缸下降速度140MM/秒.

7．整机重量350KG.
