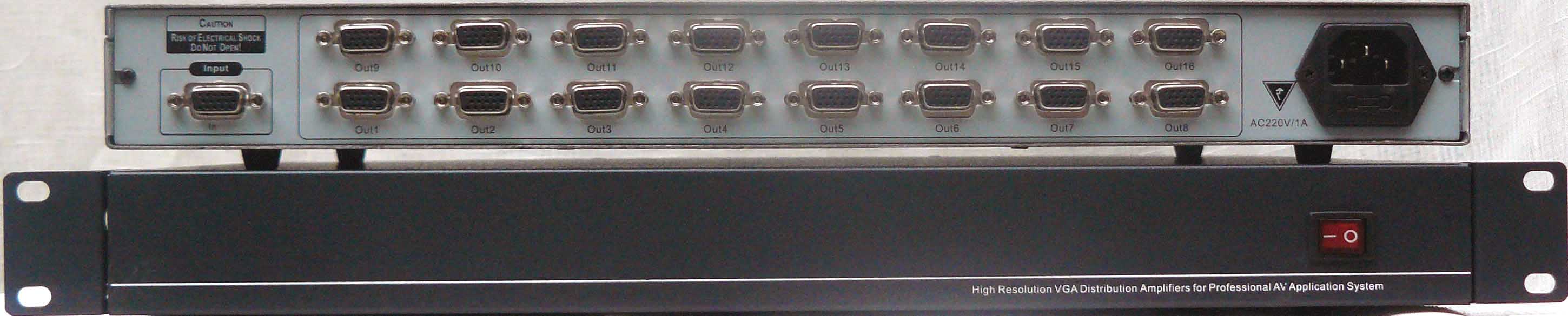

产品型号：DG-16
产品名称：1进16出VGA分配器
生  产  商：弗斯格尔

应用范围
        DG-16是具有高性能指标的VGA视频分配放大器，是专为扩展RGBHV、RGBS、RGB、RsGB、RGsB和RGBs信号的高质量和长距离分配与传输设计的产品。1U280标准金属机箱，采用标准DB15  Female型接口。适用于指挥调度系统、大屏幕显示系统等场合、多媒体会议室、电化教学系统、控制中心、展厅、A/V系统会议室等场合。

支持功能
l        支持1路输入16路输出
l        支持RGBHV、RGBS、RGB、RsGB、RGsB和RGBs信号
l        350M/150M  Hz视频-3dB带宽
l        功率放大，固定0dB输出
l        可驱动不低于50m的普通VGA电缆@800×600×60
l        输出口1具有DDC通道
l        1U280设备可上机柜
l        180V～240V交流供电

性能参数
【视频通道】
Ø    输入/输出：    1路输入16路输出
Ø    信号类型：    RGBHV、RGBS、RGB、RsGB、RGsB和RGBs
Ø    电平范围：    0.4  VP-P～2.0  VP-P    典型值1VP-P(不带偏移)
Ø    偶合方式：    直流偶合
Ø    介入增益：    0dB
Ø    -3dB带宽：    >350M/150M  Hz
Ø    输入输出阻抗：    75  Ω±1Ω
Ø    最大直流偏移：    0.5V
【HV通道】
Ø    输入/输出：    1路输入16路输出
Ø    信号类型：    TTL
Ø    输入阻抗：    510  Ω±5Ω
Ø    输出阻抗：    高阻
【其他】
Ø    输入连接器：    15HD  Female型
Ø    输出连接器：    15HD  Female型
Ø    电        源：    AC180～240V  50Hz
Ø    最大功耗：    <20W
Ø    工作温度：    0°C～40°C
Ø    贮存温度：    -20°C～85°C
Ø    外形尺寸：    480mm  ×  280mm  ×  44mm
