1、本系列装置供应有高压电源，如不小心接触人体会引起危险，在任何情况下不要随意打开控制箱的门或电动机接线盒，在需要对控制箱电动机进行维修时必须将供应电源的船舶开关“断开”在打开电气控制箱门时首先拉开电源总开关，任何人都应谨慎细致操作,以免引起触电的危害。

2、系统概述

收集装置由底座、外壳、粉碎自吸泵、VITS 系统（选配）、阀、电磁流量计、控制箱、手动卷管架等部件组成。原污水经污水入口管路进入装置由装置出口排出到城市管网或者收集池。

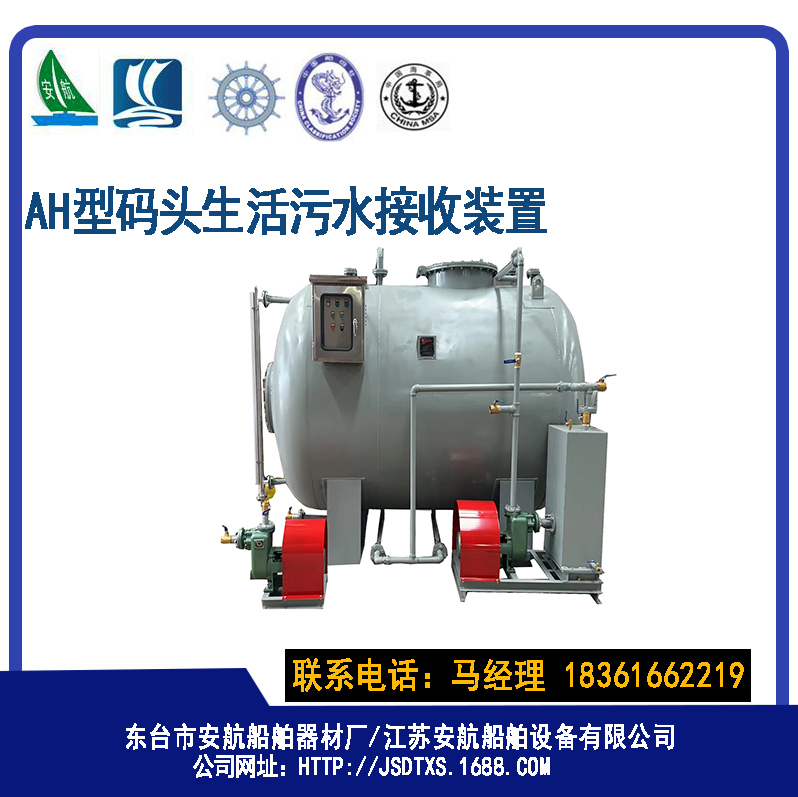

岸上提升装置结构示意图

 3.1、粉碎自吸泵

粉碎自吸泵为开式叶轮离心泵，在叶轮及泵的进口处带有刀刃，以粉碎污水中污物用，叶轮背面带有短叶，以平衡泵产生的轴向力。 泵采用油封密封。泵体间的连接用 1：5 锥底交合用 4 只螺栓紧固，以便在进行泵的检拆时能方便地将泵卸下，人体不容易接触污物，连接处采用油封密封。流量：5m3/h,功率：2.2kw，压力：0.08Mpa,转速：2820r/min,吸深：5m，吸排管径：DN32mm 。

3.2 电磁液位计

岸集装置使用电磁液位计统计计算流量，数据上传船 E 行系统。

3.3 电气控制箱

控制贮存柜运行的所有元器件都安装在电气控制箱内，指示灯、 按钮安装在门板上。

3.4.1 电机的过载短路保护

当粉碎泵电机发生故障时，热继电器或空气开关自动断开。

3.4.2 粉碎自吸泵控制

粉碎自吸泵启、停电控箱由人工手动不定期的启动粉碎泵，手动启动粉碎排

放泵，将污水抽进排出。

4.手动水管卷架

手动水管卷架直接靠人手动绕在架子上运行可靠。

4.1 使用环境

海拔不超过 2000m

环境温度-20°C~+45°C

允许户外工作

4.2 产品技术参数

a) 额定工作电压：380V

c) 输出扭矩调整范围：30~2000Nm 不等。
