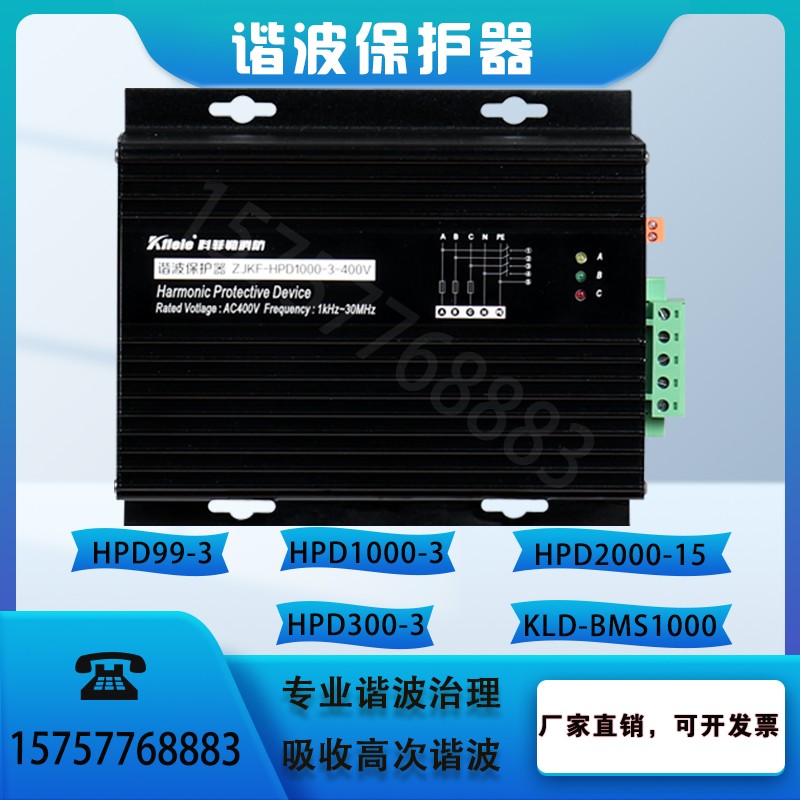

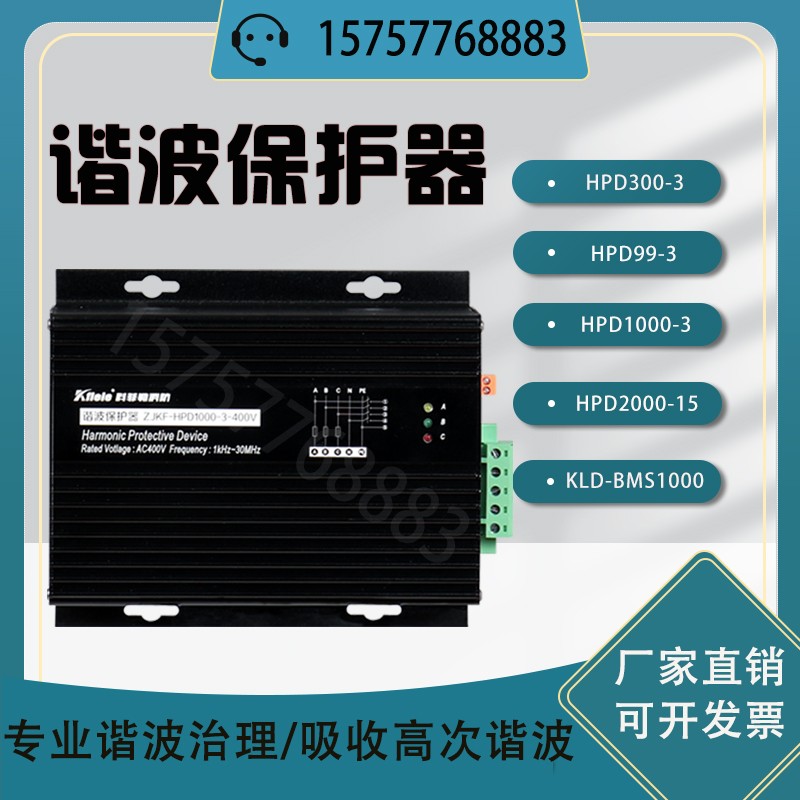

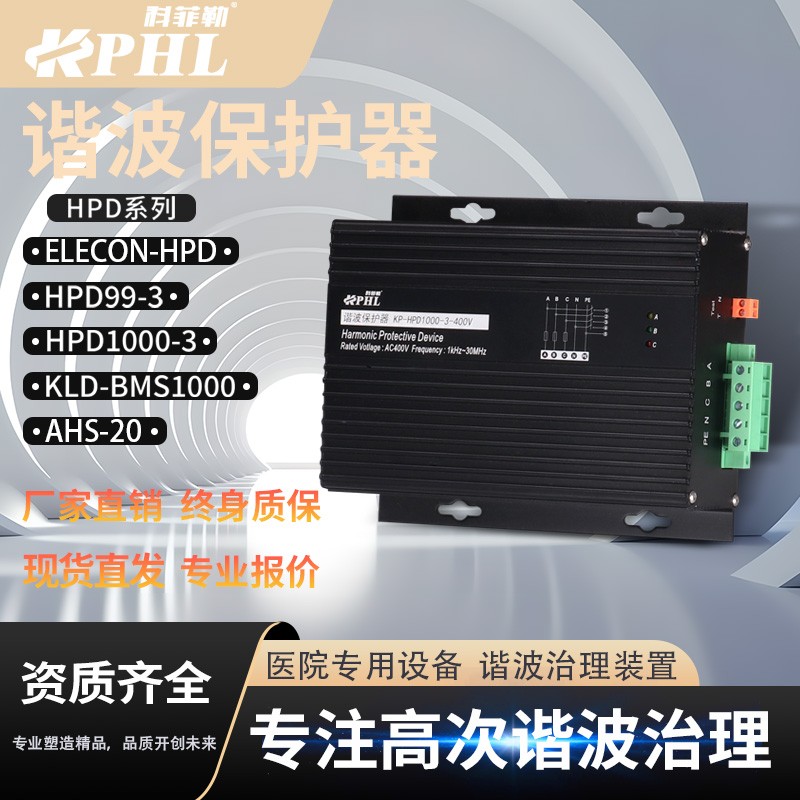

BS系列智能谐波保护器(BSZNQ/XBQ)

BS系列谐波保护器采用了超微晶合金材料与创新科技的特别电路，对用电设备产生的随即用户侧高次谐波和高频噪声尖峰脉冲等干扰具有抑制和吸收作用；随时跟踪电源波形，瞬时滤除电源中的尖峰、用户侧谐波、杂波、矫正因谐波影响而产生畸变的电源波形；对噪声进行消化，改善电源波形，使电网电源波形变得光滑清洁，既提高了电网质量，又保证了仪器设备的正常运行。

1.概述

HPD1000(谐波保护器）产品采用超微晶合金材料及拥有先进科技的特别电路实现在谐波环境下保护控制设备，使其免受谐波危害。如:精密设备、电脑、 PLC、传感器、无线设备的保护。

HPD1000采用专用材料与特别电路，采用铸铝与工程塑料一体化的外壳，能吸收各种频率各种能量的谐波干扰，随时跟踪电源波形，瞬时滤除电源中的谐波及尖峰杂波，改善电源波形，使电网电源波形变得光滑清洁。

2.应用领域

1.计算机电子设备、PLC、DCS、电器等芯片死机，寿命大幅缩水。2.电源净化、可以消除谐波、尖峰杂波、电路噪音和静电等干扰。3.屏幕频闪

4.灯光频闪

5.数据网络堵塞

6.功率因数补偿设备所产生的问题

7.特殊（长）线路或投切重负载时的问题8.保护装置的误跳闸

9.由于电能质量恶劣，导致用电装置电能利用效率降低，用电量增加，造成不必要的电费支出

3.产品特点

1.应用频段宽

HPD1000吸收各种频率各种能量的谐波干扰。自动消除对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。2.高可靠性

HPD1000无源并联荏电路中，导轨安装，将谐波消除在发生源。随时跟踪电压波形，矫正谐波影响而产生畸变的电压波形。3.保障设备运行

HPD1000本身不耗电，而且采用谐波保护减少了仪器设备的故障率和机器误操作，*克服了由于谐波污染导致用电装置电能利用效率降低，故障率高的问题，保障了设备的*运行。

4.经久耐用，*可靠，十年免费维护HPD1000采用超微晶合金材料，采用铸铝与工程塑料一体化的外壳，接线端子进行了专门设计的耐高温处理。

4.技术参数

HPD1000系列主要技术参数:额定频率:50Hz/60Hz

保护等级:IP40/可加装IP54套件温度范围:-40C到85C

海拔高度:≤4000m

响应时间:≤100us，全响应≤10ms过载保护:有，且前置断路器

通讯协议:RS485模块，Modbus协议保护频率:1kHz~20MHz

保护范围:脉冲电流受耐令令量<15KA

单回路高次(n≥20）谐波电流<40A

湿度:≤95%

设计寿命:20年功耗:≤0.1W

瞬时耐压:冲击耐压值2000V泄露电流:≤1.321mA
