品牌：中科恒

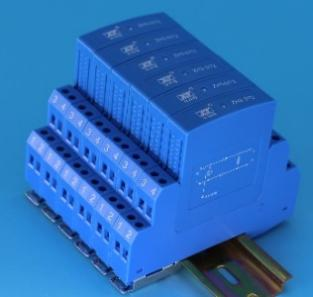

名称：模拟量信号防雷器
型号：ZH3-24/T2(2线保护)、ZH3-24/T4(4线保护)
性能特点：
采用综合多级防雷方案，差模共模全保护，通流量大，残压低；
传输性能优越，插损极低；
核心元件采用国际知名品牌，性能优异，工作稳定可靠；
主要参数：
标称工作电压Un：24V
冲击耐受能力C2：10kV&5kA（1.2/50μs,&8/20μs）
最大放电电流：10kA
接口：压接式端子
插入损耗：≤0.5dB
保护路数：2线、4线
外形尺寸：90 * 18 * 65mm
产地：扬州
生产厂家：扬州中恒电气有限公司
资质认证：CE、FCC、ROHS、产品检测报告、太平洋产品保险等
测试标准：GB/T 18802.21-2016 低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法；IEC 61643-21:2012
适用范围：
ZH3-24信号防雷器主要用于4~20mA模拟量AIAO信号线路的防雷保护，广泛用于工业控制系统，模拟量防雷器串联在信号回路中，防止浪涌沿信号线侵入设备，造成设备损坏。产品为标准导轨式安装。
产品接线图：
详细参数：
型号
ZH3-5/T3
ZH3-12/T3
ZH3-24/T3
标称电压Un
5VDC
12VDC
24VDC
最大直流工作电压Uc
6VDC
18VDC
32VDC
通用标称电流IL
800mA
800mA
800mA
总标称放电电流In(8/20μs,C2)
20kA
20kA
20kA
每线标称放电电流In(8/20μs,C2)
10kA
10kA
10kA
每线雷电冲击电流Iimp(10/350μs)
2.5kA
2.5kA
2.5kA
保护电压Up(8/20μs),C2
L-L≤40V
L-L≤60V
L-L≤60V
L-PE≤550V
L-PE≤550V
L-PE≤550V
保护电压Up(1kV/μs),C3
L-L≤40V
L-L≤60V
L-L≤60V
L-PE≤550V
L-PE≤550V
L-PE≤550V
串联阻抗
1Ω
截止频率fG
1.0MHz
响应时间
＜1ns
工作温度范围
-40℃- +80℃
相对湿度
5%-95%
外形尺寸（长*宽*高）
90*12.5*77.5mm
安装方式
35mm DIN导轨
接地方式/导轨接地导线截面积
接地螺丝端子/4-6mm2
锁紧扭矩
0.4Nm
连接端子导线规格
0.2--2.5mm2
外壳材料
PA
4-20mA模拟量信号防雷器
04
18
2024
4-20mA模拟量信号防雷器 开关量浪涌保护器 信号控制防雷
