图一：网络信号防雷器接线图

安装注意事项：防雷器安装在被保护的进线端口，串接网络信号线路中，输入端接外部引线，输出端接被保护设备，同时必须将防雷器上的“pe”引线与就近的大地端子可靠连接，确保防雷作用有效。

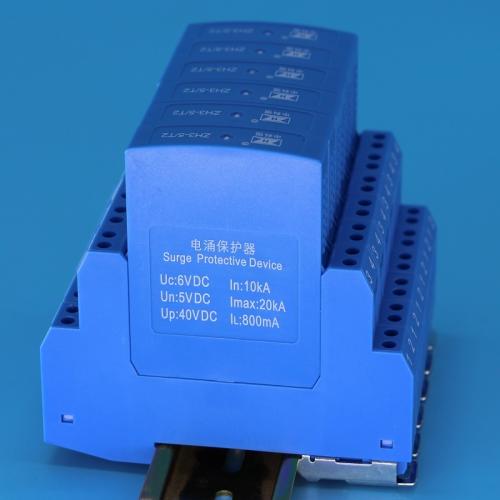

数字信号防雷器

数字信号防雷器用于rs232、rs485、rs422等端口的防雷，采用标准插口和端子接线形式，可串接在通信设备输入端，防雷器的外部信号端接输入线，输出端接保护设备，pe端应于大地引线可靠连接。

图二：数字信号防雷器接线图

模拟信号防雷器

模拟信号防雷器根据、变送器、信号采集器的不同特点设计，可用于2至4线模拟信号线路的防雷。端子接线式防雷器适应于室内安装；它主要是采用不锈钢材料的防雷器适用于室外安装，具有防酸、防腐的全封闭结构。

图三：模拟信号防雷器安装图

视频组合防雷器

它是将视频信号防雷器和交/直流防雷器合为一体，成为摄像装置、监控系统和视频设备的新一代小型化、多功能组合防雷产品，采用新型防雷元件，构成多重保护电路，适用于各种设备的专用防雷装置和接口形式。

图四：视频组合信号接线图

这里需要注意的是所有的防雷器安装接线必须良好接地，定期做好安全检查，确保可靠防雷。
