概述

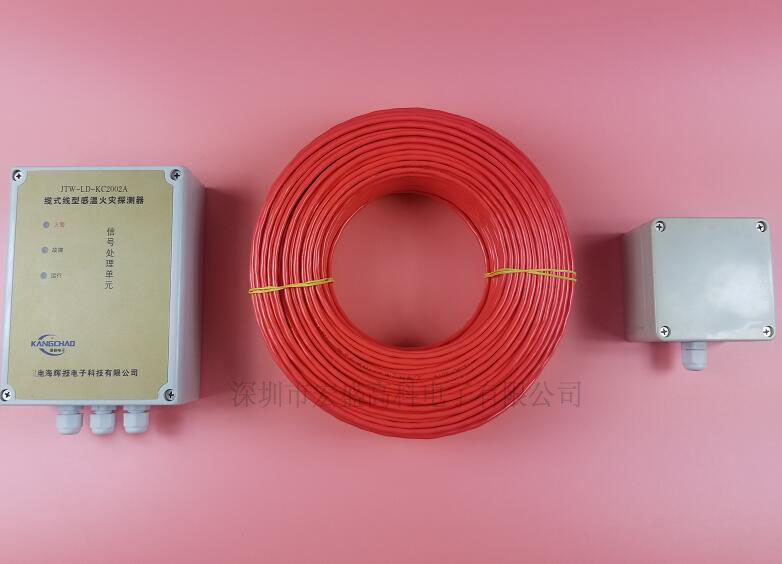

JTW-LD-KC2002A系列二芯双绞可复位线型感温探测器（以下简称探测器）是一种可重复使用的线型缆式定温探测器，技术性能指标符合GB16280-2005《线型感温火灾探测器》及1号修改单的内容，该探测器由感温电缆、信号转换器、终端盒、三部分组成，采用无源触点输出方式，可方便地与其它厂家的火灾报警控制器配套使用，广泛应用于电缆廊道等工业场合。

JTW-LD-KC2000系列二芯双绞线型感温探测器具有如下功能特点：

1）    火警、故障信号以无源触点形式输出；

2）    系统工作运行、故障、火警信息同时由LED指示；

3）    感温电缆采用二芯双绞结构，抗机械损伤、抗电磁干扰能力强；特别适用于冶金、电力、石油化工等工业场所的火灾探测。

4）    超宽电压工作范围;

2.工作原理

信号转换器与一定长度的感温电缆和终端盒连接使用，信号转换器内设信号处理电路。其中包括信号采集、信号放大转换电路、显示电路、环境温度测试电路等。信号转换器对感温电缆及环境温度进行连续地监视，对于异常情况造成的温度升高和断线、短路进行报警。

3.主要技术指标

环境温度：                     信号转换器工作环境温度-50℃～70℃，感温电缆工作环境温度-50℃～70℃

定温报警温度：                 KC2001        70℃

               KC2002A        85℃

                           KC2002A/105    105℃

                           KC2002A/138    138℃

可恢复温度：                    150℃以下

长期工作相对湿度：              ≤98%，无凝水

信号转换器

工作电压：                      DC12-40V

静态监视电流：                  ≤25mA

故障、火警状态电流：           ≤45mA

火警、故障继电器触点容量：    0.5A/24VDC, 0.1A/220VAC

信号转换器、终端盒的防护等级均为：IP65
