本按钮外型结构钥匙复位，操作  简单方便。本产品可以和国内外任何厂家的火灾报警控制器配套使 用， 符合GB3836系列标准的要求，通过检测机构鉴定，取得了防爆合格证。

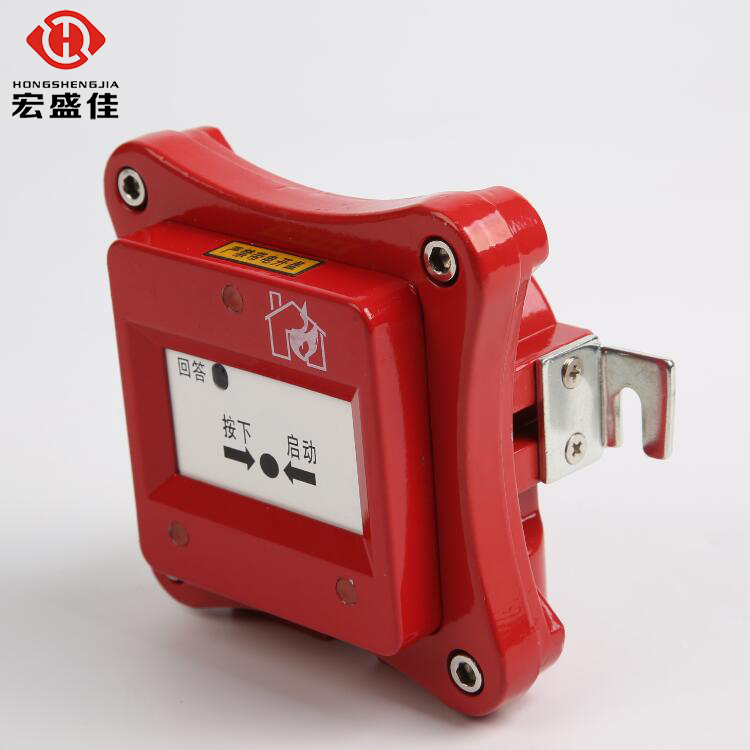

产品型号：HAXH-25

产品概述

HAXH-25 型防爆消火栓按钮（简称按钮）为非编码开关型按钮，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，当人工确认火灾事故发生后，按下此按钮，即可向火灾报警控制器发出启泵请求信号或直接启动消防水泵控制系统

产品参数

防爆形式：隔爆型
防爆标志：ExdⅡCT6
工作电压：DC24V(指示灯电源)
触点容量：0.5A或7A（触点容量可按用户要求设计）
触点数量：两个常开触点（可根据用户要求设计一个触点，常开、常闭任选）
防护等级：IP65
使用环境：温度：－20℃～＋50℃ 相对湿度：≤95％ 不结露；大气压力：80kPa～110kPa
进线口径：2-M22×1.5（进线口G1/2  G3/4  M20*1.5）
重    量：1.1 kg

尺寸：108*65

安装与接线

1、安装: 根据现场情况可分为壁式安装和立柱式安装。壁式安装用M6螺钉通过按钮安装爪将按钮固定在墙壁上，一般要求按钮底部距地面高1.5m。立式安装须用专门立柱在地面上固定，其安装要求与壁式安装相同。电缆的引入装置: ⅡB级采用封口螺帽压紧密封圈结构；ⅡC级采用密封填料函结构。

注：产品向系统连接时，采用截面积S≥1.5mm²的通用电缆连接。

2、接线：松开按钮盖的固定螺钉，将电缆线分别接在接线端子上（见下图）。连线接好后，将按钮盖与体装好。
