一、概述

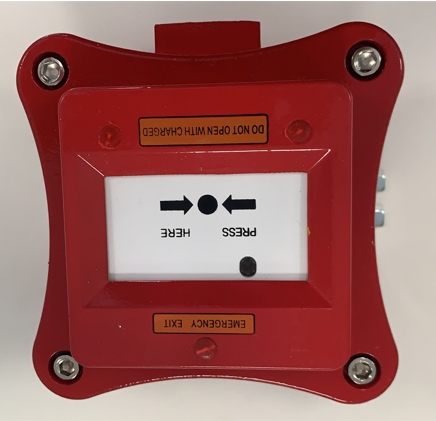

 HAMJ-01防爆型门禁（出门）开关，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所的门禁系统，本产品可以和国内外任何厂家的门禁系统配套使用。开关按钮采用专用钥匙复位，具有自锁功能，满足各种门禁系统要求，并能有效抵御灰尘污染和潮湿空气的影响。

本产品符合GB3836.1—2000<<爆炸性气体环境用电气设备第1部分：通用要求>>、GB3836.2--2000<<爆炸性气体环境用电气设备第2部分：隔爆型”d”>>的要求。经检验单位检验合格，并取得了防爆合格证书。

二、主要技术参数

四、安装与接线

1、安装: 根据现场情况可分为壁式安装和立柱式安装。壁式安装用M6螺钉通过按钮安装爪将按钮固定在墙壁上，一般要求按钮底部距地面高1.5m。立式安装须用专门立柱在地面上固定，其安装要求与壁式安装相同。电缆的引入装置: ⅡB级采用封口螺帽压紧密封圈结构；ⅡC级采用密封填料函结构。

注：产品向系统连接时，采用截面积S≥1.5mm²的通用电缆连接。

2、接线：松开开关按钮盖的固定螺钉，将电缆线分别接在接线端子上（见下图）。连线接好后，将按钮盖与体装好。

D、D为DC24V电源（无极性）；A、A为无源输出触点(常开或常闭可选)
