产品概述

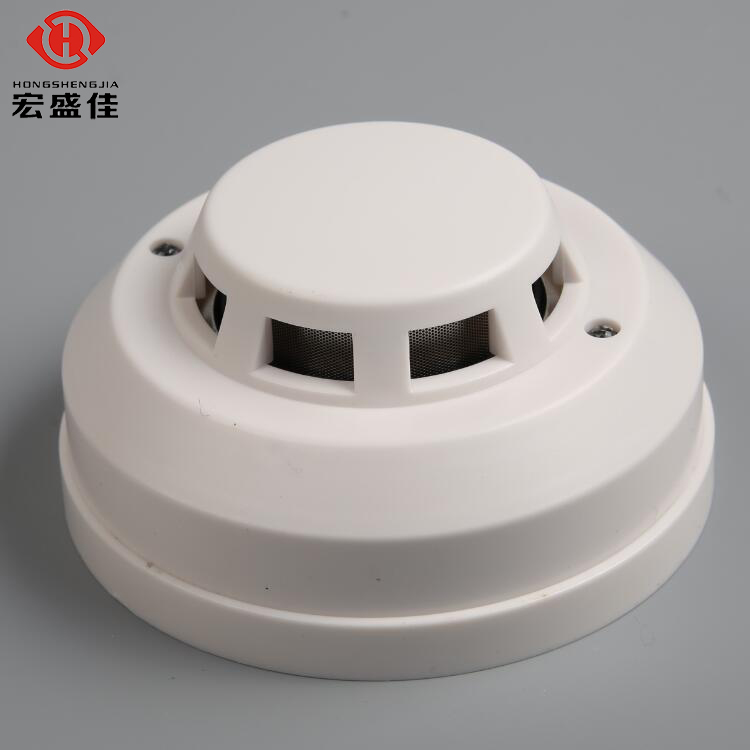

本产品为光电式感烟探测器，是根据感应烟雾颗粒的原理来工作，采用独特的结构设计

以及光电信号处理技术，具有防尘、防虫、抗外界光电干扰等特点，从设计上保证了产品的

稳定性，本新产品对缓慢阴燃或明燃产生的可见烟雾，有较好的反应。适用于住宅、商场、

宾馆以及仓库等室内环境的烟雾监测。

功能特点

本产品为非编码型烟雾探测器，具有一对开关量输出触点，可根据实际需要选择常开或

常闭输出，正常工作时，指示灯每隔9 秒闪烁一次；报警时，指示灯指示灯亮时，同时报警

输出触点动作。

● 断电复位/自动复位可选

● 电源无极性输入

● 报警输出N.C/ N.O 可选

● 智能逻辑控制，滤除各种误报

● 联网输出/LED 指示报警

● SMT 工艺制造，稳定性强

● 防尘、防虫、抗白光干扰设计

● 金属屏蔽罩，搞射频干扰（20V/ m -1GHz）

技术参数

工作电压： DC9-36V    AC220v

待机电流：12MA（继电器常闭）

500UA（继电器常开）

报警电流：10MA（继电器常闭）

18MA（继电器常开）

报警指示：红色LED 常亮

传感器：红外光电传感器

工作温度：-10℃～ +50℃

环境湿度：最大95% RH （无疑结现象）

搞RF 干扰：10MHz-1GHz 20V/m

报警输出：常开/常闭可选，接点容量DC28V 100MA

复位方式：自动复位/继电复位可选

覆盖区域：当空间高度为6M-12M，一个探测器的保护面积对一般保护现场而言为80 平方米；

空间高度为6M 以下时，保护面积为60 平方米。具体参数应以火灾自动报警系统设计规范

BG50116-98 为准。

执行标准：GB4716-2005，EN54-7

灵敏度：0.5DB/M（±0.1DB/M）

外形尺寸：104MM 直径*51MM 高度
