一、概述

输电线路综合在线监测是人防和技防的相结合，应用于杆塔线路上，实现了输电线路的全感知应用，再通过无线网络技术对输电线路进行网络层的感知应用，并通过信息等通信手段将感知到的信息即时的通知到线路的巡检人员，并可以将数据汇总，方便之后总结。

二、原理及功能

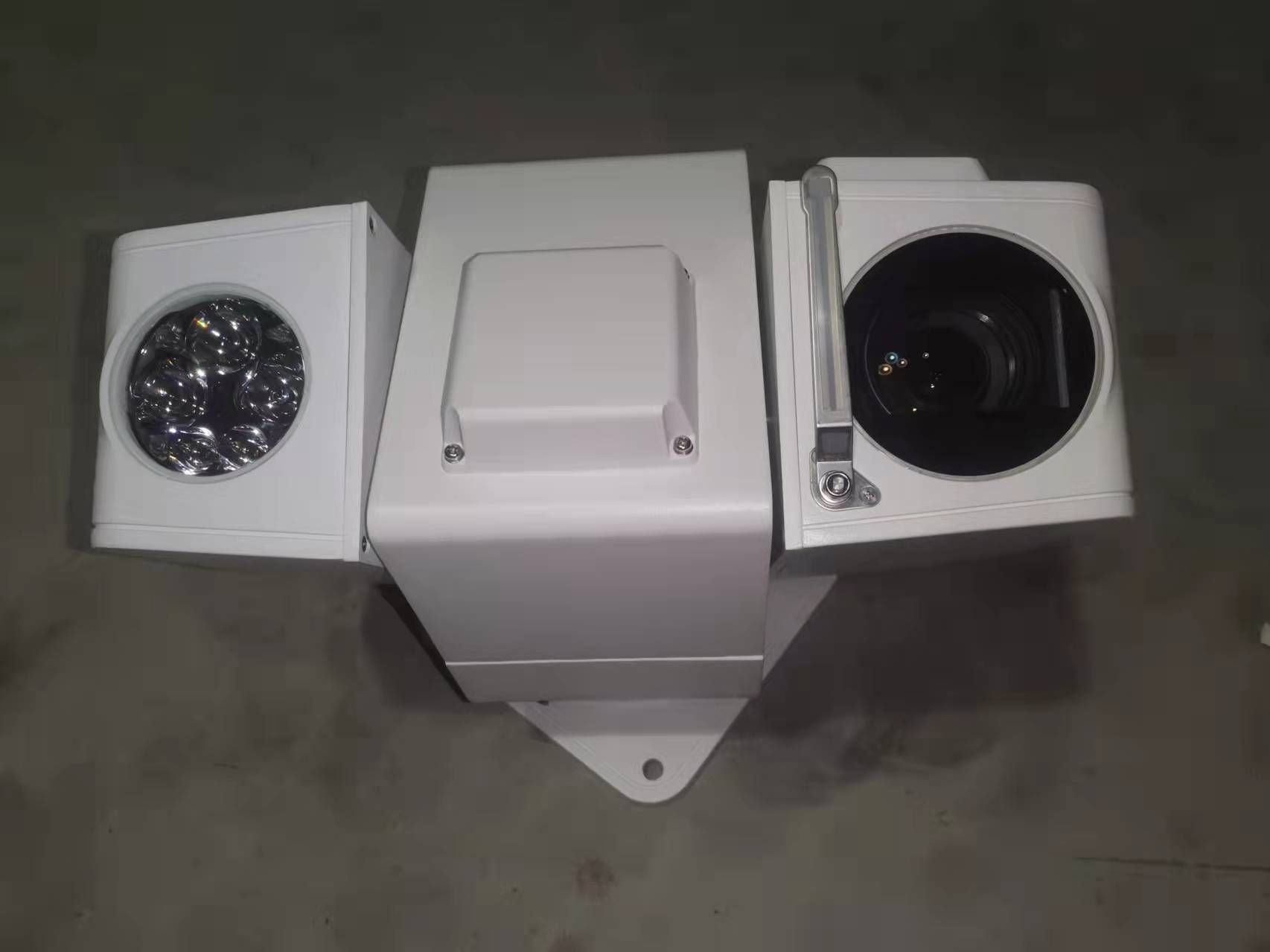

输电线路综合在线监测装置包含主控单元、通信模块、视频监测装置、双光谱红外山火监测装置、激光防外破监测装置、微波防外破监测装置、微气象监测装置、杆塔倾斜监测装置、电源模块。可以根据线路的实际情况进行针对布置，灵活应用模块。

三、技术参数

1. 装置硬件尽可能选用高品级的元器件，以提高装置运行的稳定性和可靠性。

2. 装置本身的设计和构造，不得影响输电线路的安全稳定运行，装置与导线的连接部件与导线截面匹配，装置与导线的连接部件有锁紧装置，保证在运行中不松脱。

3. 通信接口和应用层数据传输协议满足《南方电网输电线路状态监测系统通信规约》，监测装置通过GPRS/3G/4G等通信方式，把数据上传到统一的后台上，由后台系统进行统一的数据处理。

4. 监测装置需同时具有支持电脑客户端全功能查看视频和数据、手机APP全功能查看视频和数据、手机微信推送定点定预置位拍摄的照片。

5. 监测装置整体采用低功耗设计；监测装置根据工作状态的不同具有不同的功耗：在线状态下，静态工作功耗不宜大于1W，采集功耗不大于3.5W，整体峰值功耗不大于15W；休眠状态下，静态工作功耗不大于0.6W，采集功耗不大于2.5W。休眠功耗指监测装置仅时钟运行且通讯模块、各传感器（包括摄像头）均处于不工作或掉电状态时的整机功耗。静态工作功耗指终端装置各传感器（不包括摄像头）、时钟正常运行，并接入无线通信网络时的整机功耗。峰值功耗指终端装置所有传感器（包括摄像头），通讯模块正常运行时的整机功耗。

四、总结

在国网的战略指导下，输电线路的监测已经由一开始的图像视频，杆塔倾斜等相对浅显得监测，向着多种、多功能、多维度的监测数据相结合的综合装置管理平台发展，其发展前景辽阔。
