功能特点

• 采用4段变频技术，解决了红外对射在复杂条件下安装时相互干扰的难题。

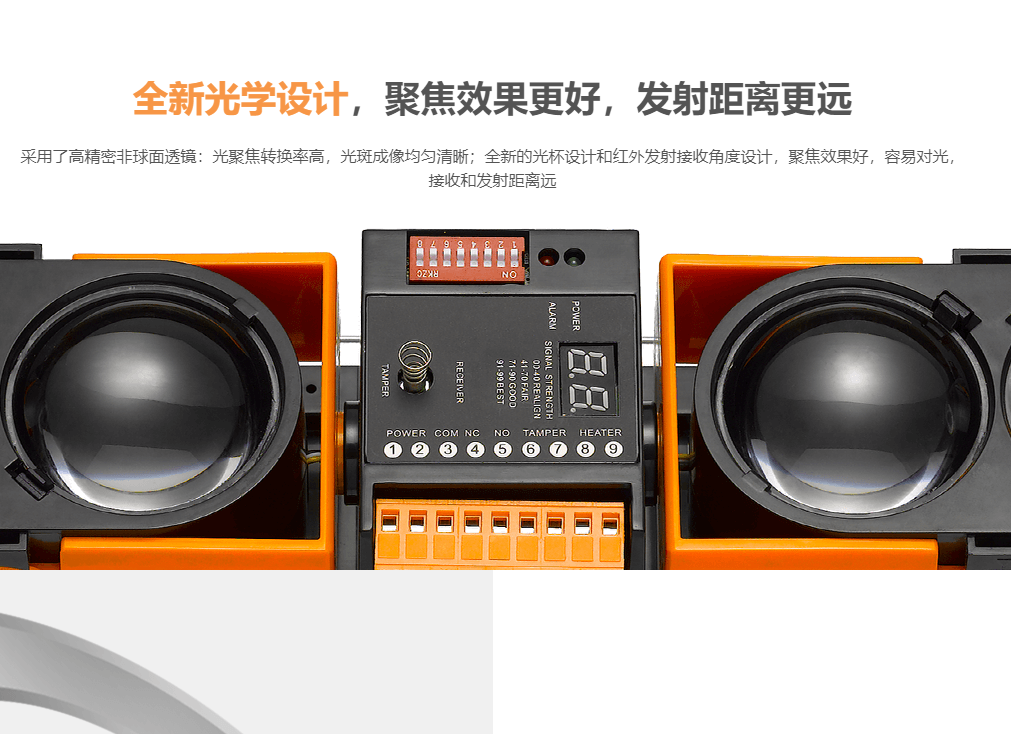

• 双数码管显示信号强度，可实时显示信号的微小变化，调试直观、方便。

• 红外信号二次处理功能（可媲美AGC功能），应对风、霜、雪、雾、潮、太阳直射等恶劣天气更加游刃有余。

• 智能加热功能，有效除霜除冰, 适应各种温度环境。

• 报警触发时间可调, 可根据不同环境和场景的需求调整报警触发时间。

• 采用辅助光校准方法，使红外对射对光校准更高效

• “与”，“或”技术设计可单独遮挡上两光束或下两光束报警，也可以全部遮挡四光束报警，能满足更多特殊场合应用。

技术参数

型号：ABH-100L/ABH-150L/ABH-250L

室外警戒距离：100m/150m/250m

室内警戒距离：300m/450m/750m

通讯距离：600m/900m/1500m

消耗电流：100mA max/120mA max/160mA max

探测方式：单组两光束或四光束同时遮断

遮断时间：50ms，100ms，300ms，700ms（拨码开关选择）

电源电压：DC9～30V/AC9～20V

报警周期：≥1.5s

电源、电压：DC11-18V 电流50-90mA(Max)

射束频率：4种可选（发射器与接收器必需设置为相同频率）

报警输出：继电器接点输出1C，接点容量 AC/DC30V 1A max

防拆输出：常闭，当外壳被移去时打开

防护等级：IP65

工作温度：-25℃~55℃

环境湿度：95%

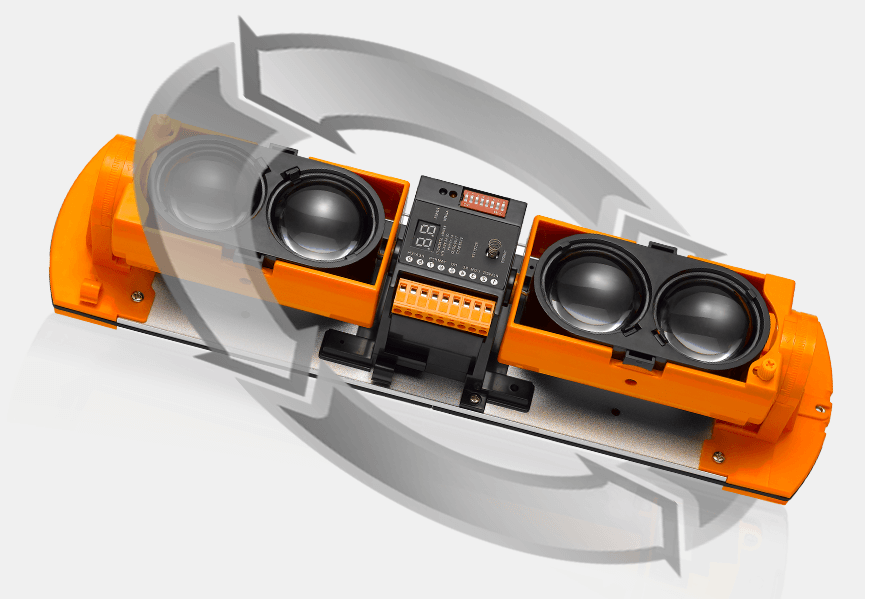

校正角度：水平180°(±90°) , 垂直20°(±10°)

安装位置：室内/室外，墙体/杆柱安装

重量（发射器+接收器）：3000g

尺寸：100×105×395mm

附件

U型支架：4个，70.4mm*37.5mm*21.5mm，厚1.5mm，不锈钢

杆柱安装螺丝：8个，PM4*30mm

墙体安装螺丝：8个，PA4*25mm

膨胀管：8个，Φ7*27mm，绿色

安装对位图：2张

加热器（选购件）

电源：12V-24VDC/AC

电流：每片200mA max

工作温度：+70℃

备注

当环境温度低于-20℃时，请使用选购件“加热器”，加热器两端的引线无极性要求。
