输电线路测温在线监测装置

一 。概述

输电线路作为24h通过强电流的设备，其温度一直保持在一个稳定水平，以往大部分老旧导线温度限制为70摄氏度（目前温度限额已经提升），考虑到外界环境影响（比如夏日高温天气下），线路本身可以短时间超过温度限制正常运行，但当线路以高温状态下运行时间过长时，就可能发生弧垂过大甚至是熔断的问题；除此以外，线路金具老化带来的短路问题也会使得线路温度急剧上升，瞬间超过其承载温度的上限，也会带来较大经济损失。为了让运维人员可以实时观测到线路温度变化情况，特力康研发了输电线路测温在线监测装置。

二。工作原理

输电线路测温在线监测装置前端的测温装置可对线路金具、线夹进行测温，记录到的数据通过无线4G信号传输至后台管理人员查看，并且系统可以自动将数据进行分析，如果遇到温度异常的情况会自动发出报警信息，方便工作人员及时获知信息并赶赴现场排查隐患，十分方便。

三 。功能特点

支持24路温度数据接入；

具备采集杆塔附近图像信息功能

具备自动采集功能，按设定时间间隔自动采集导线、金具温度；

对线上温度采集单元，具备电源电压、工作温度等采集功能；

具备数据合理性检查分析功能，自动识别并剔除干扰数据；

能循环存储至少30天的温度状态量数据；

具备身份认证、远程更新程序的功能；

四 。技术参数

1温度测量范围：-40℃ ~ +120℃; ±0.5℃

2供电系统：太阳能+蓄电池

3通讯要求：支持无线网络通信（支持4G并向下兼容），满足电信、联通、移动自适应，并可根据现场情况选择运营商。

4工作电压：DC12V

5监测单元：监测方法及原理：接触式测温、铂电阻

6支持24路温度数据接入

7工作线路电压:≥110kV

8线夹环境温度:-40℃~ 70℃

五 。后语

输电线路测温在线监测装置省去了运维人员赶赴现场测量线路温度的工作，让其可以在远程同时对多条线路温度变化情况实时监测，设备通过无线网络通信传输告警信息，让工作人员不必经常定期查看是否存在异常温度数据，效率很高。设备接触式测温方式降低了误报概率，且自身耐热性较强，在高温环境下也可正常工作。设备满足国网对该类产品的技术要求，目前已在四川、海南、辽宁等多地区投入使用。

六 。安装建议

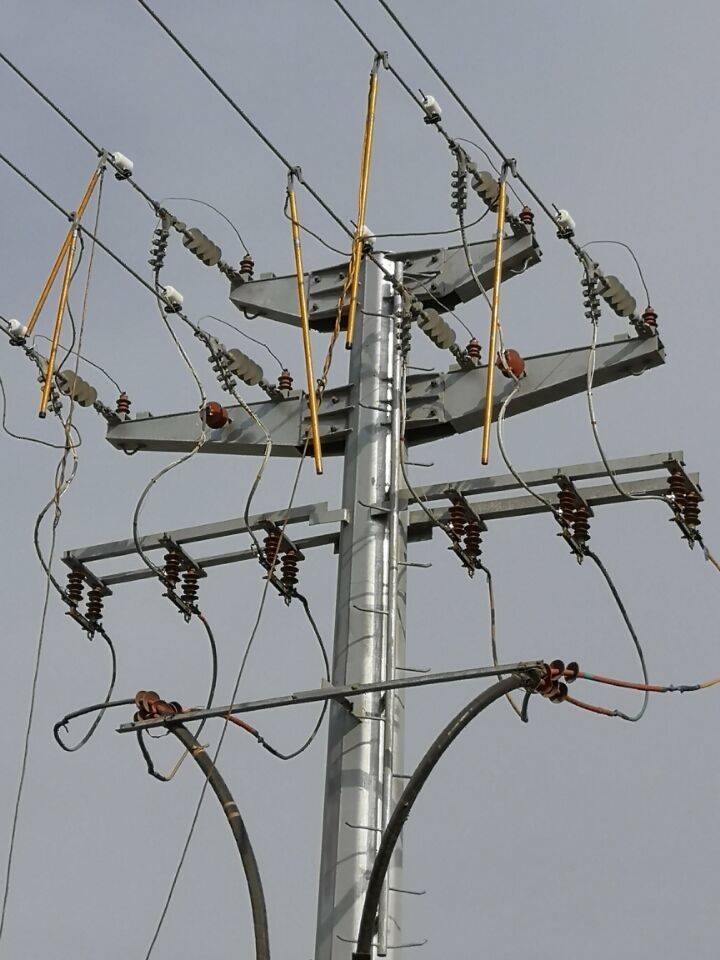

设备可以不停电安装，一般一段线路（两铁塔中间）两端都需要安装测温传感器，可根据线路条数具体配置，且测得的数据都可由同一台主机进行集中发送。

六 。产品别称

耐张线夹温度在线监测设备、导线温度在线监测装置、输电线路测温在线监测装置

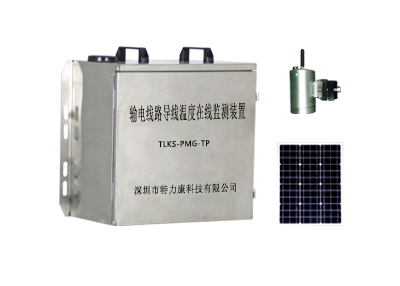

七。产品型号
