舟山施工样板展示区-工艺工法样板展示区

在搭建工法样板展示区时，要注意楼层梁、板、墙、柱设立需要注意这么几个事情：
1）混凝土结构展示区侧面做剪力墙，正面为框架柱，正面框架梁高度宜小于600mm，左侧面框架梁高度宜大于700mm，穿一道螺杆。
2）外侧立杆离梁板外侧距离≦400mm，立杆间距宜为900mm左右；水平杆纵横方向设置，严禁只搭设一个方向；扫地杆离地面距离≦200mm,且纵横向设置。
3）主横楞采用单钢管，次横楞采用截面50mm×100mm木枋（顺梁方向）。次横楞中心间距≦200mm，且均匀布置，阴角处需设置阴角木竖楞，木枋距阴角≦100mm，木枋应相互错开并伸至墙柱板的边角部位。

4）对拉螺杆间距≦600mm，拉杆的螺帽处于拧紧状态。
5）水平加固的钢管接头在同一断面应错开。
6）顶托自由端高度不大于250mm，顶托上方采用钢管作为支架并且使用双钢管。
7）墙柱正面一侧的模板不封，其它封模。



施工样板展示区的特点：
1.根据住建部建筑质量标准规范精益制作。
2.整块铁板做底座，满焊大吊环，牢固稳定，吊运便捷，转场方便。

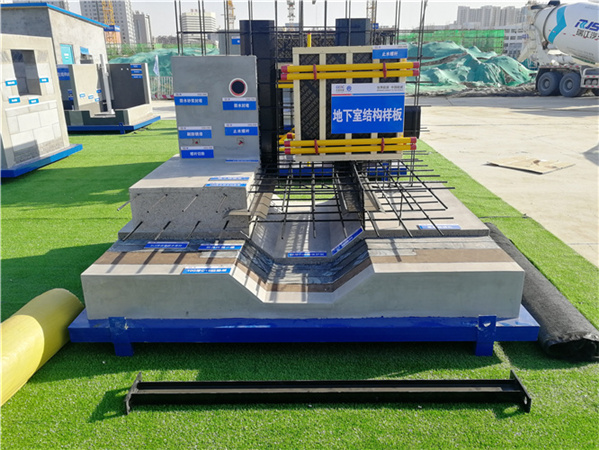

主体样板结构样板展示：
主体结构是基于地基基础之上，接受、承担和传递建设工程所有上部荷载，维持上部结构整体性、稳定性和安全性的有机联系的系统体系，它和地基基础一起共同构成的建设工程完整的结构系统，是建设工程安全使用的基础，是建设工程结构安全、稳定、可靠的载体和重要组成部分。

工艺样板中生产用样板：①划线样板，建筑工地质量样板区制作，供在板料上划线、排料使用。⑦下料样板，供生产中在下料时划线及比试裁料使用。③靠试样板，专在构件生产中曲面或凸凹面成形使用，这种样板也可作检验用。④精密构件样板，工地质量样板展示区制作，制作精度较高，供制作一些精密构件如精密凸轮等使用。⑤实形样板，即先在纸上放样展开．然后紧铺在板料上划线或按线剪切后再行分解加工，常用在领会修理中。
