一.型号含义：

YLSP-T1-125/4P代表什么意思：

表示压敏电阻限压型浪涌保护器，用于在10/350波形首级防雷保护。

YLSP—企业代号

T1--表示1级防雷浪涌保护器

125--表示冲击放电电流（10/350μs）Iimp=12.5KA。

4P--表示极数为四极

420v—相电压是持续工作电压是420v

T1级防雷1级浪涌保护器100KA可以带RS485接口就是选这个YLSP-T1-125/4P-420型号。

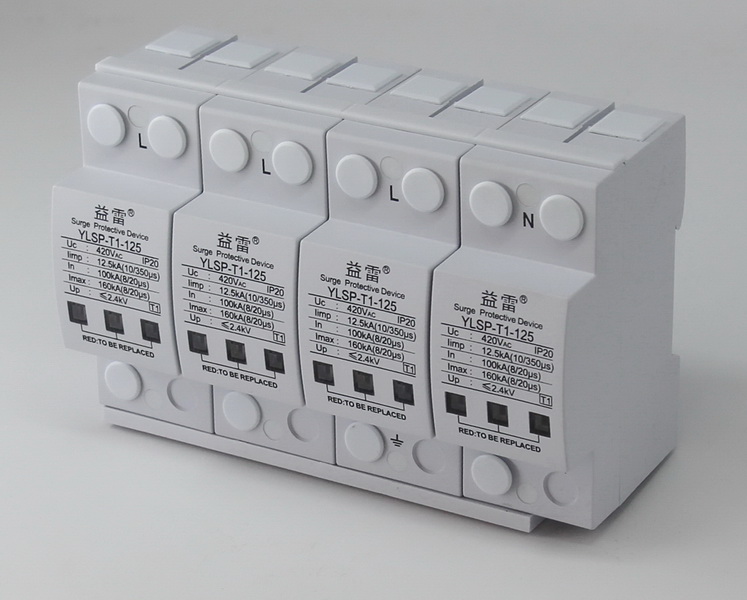

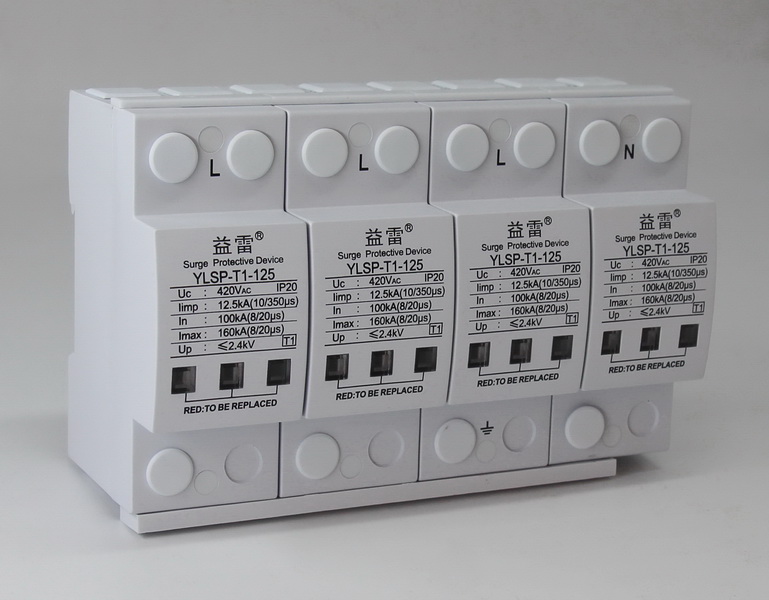

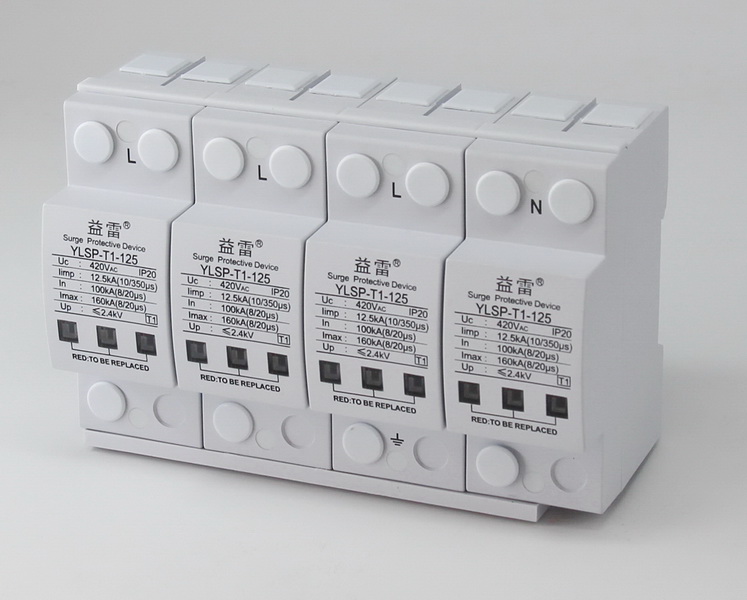

扬州浪涌电气有限公司“益雷”品牌产品的型号：YLSP-T1-125/4P-420v的适用范围和产品性能参数：

1.适用范围：

   YLSP-T1-125系列电源浪涌保护器属于T1级（10/350μS波形）产品，依据IEC和GB标准设计。 应用于雷击风险较高地区的设备系统的电源第一级电涌保护。可防范直击雷在内的各种电涌，通过不同数量的组合可适用于单相、三相供电线路。模块化设计，标准35mm导轨式安装方式，安装于建筑物总配电柜、架空输入的配电柜、室外配电柜，具备很高的雷电流泄放能力，无续流，单模块最大冲击电流(10/350μs)Iimp=12.5 kA, 全通道最大冲击电流(10/350μs)Iimp=50 kA标称放电电流(8/20μs)In=100kA。最大放电电流(8/20μs)Imax=160kA。（IEC保护类别：I类）

2.技术参数：

型号

YLSP-T1-125

YLSP-T1-125-NPE

推荐使用：常用规格型号

单相电源：

YLSP-T1-125/2-420

YLSP-T1-125/1+NPE-420

三相电源：

YLSP-T1-125/3-420

YLSP-T1-125/4-420

YLSP-T1-125/3+NPE-420

适用电源：

220/380V ～50HZ

最大持续工作电压Uc～：420V/255V

冲击电流(10/350μs) Iimp：12.5kA

总放电电流（10/350μs）Itotal：50KA

标称放电电流(8/20μs)In：100kA

最大放电电流(8/20μs)  Imax：160kA

电压保护水平（In下）Up≤2.5kV/≤1.5kV

响应时间：≤25 ns/≤100 ns

工作温度：-40℃～+80℃

外壳材料：阻燃尼龙

防护等级：IP 20

T1级防雷1级浪涌保护器100KA可以带RS485接口就是选这个YLSP-T1-125/4P-420型号。



配前置熔断器或断路器：125A

安装接线导线橫截面积：6-35mm2

进线柜浪涌保护器（含RS485通讯模块）-- T1级防雷1级浪涌保护器100KA可以带RS485接口就是选这个YLSP-T1-125/4P-420型号。
8.1	型号		T1级试验 RS485接口	YLSP-T1-125/4-420-R-RS485
8.2	标称工作电压	V	400	400v
8.3	最大持续工作电压	V	420v	420v
8.4	标称放电电流(10/350uS)	kA	100kA	100kA
8.5	标称放电电流(8/20uS)	kA	100 kA	100 kA
8.6	电压保护水平	kV	2.5	2.5



YLSP-T1-25/4P-320v代表什么意思：

表示多间隙金属陶瓷气体放电器，用于在10/350波形首级防雷保护。

YLSP—企业代号

T1--表示1级防雷浪涌保护器

25--表示冲击放电电流（10/350μs）Iimp=25KA。

4P--表示极数为四极

320v—相电压是持续工作电压是320v

扬州浪涌电气有限公司“益雷”品牌产品的型号YLSP-T1-25/4P-320v的适用范围和产品性能参数：

1.适用范围：

   YLSP-T1-25系列T1级开关型的电源浪涌保护器（属于T1级，10/350μS波形）依据IEC和GB标准设计。 应用于雷击风险较高地区的设备系统的电源第一级浪涌保护。可防范直击雷在内的各种浪涌，通过不同数量的组合可适用于单相、三相供电线路。模块化设计，标准35mm导轨式安装方式，安装于建筑物总配电柜、架空输入的配电柜（箱）、室外配电柜（箱），具备很高的雷电流泄放能力，无漏流，单模块最大冲击电流(10/350μs)分别可达Iimp=25 kA,最大放电电流(8/20μs)分别可达到Imax=150kA。

2. 产品性能参数：

型号：YLSP-T1-25/4P-320

推荐使用：常用规格型号

单相电源：

YLSP-T1-25/2-320

YLSP-T1-25/1+NPE-320

三相电源：

YLSP-T1-25/3-320

YLSP-T1-25/4-320

YLSP-T1-25/3+NPE-320

适用电源：230/400V ～50HZ

最大持续工作电压 Uc～：320V

冲击电流(10/350)  Iimp：25kA

标称放电电流In：25kA

最大放电电流Imax：150kA

电压保护水平Up：≤1.8kV

响应时间：≤100 ns

工作温度：-40℃～+80℃

外壳材料：阻燃尼龙

防护等级：IP 20

配前置熔断器或断路器：125A

安装接线导线橫截面积：6-35mm2



YLSP-T1-15/4P代表什么意思：

表示压敏电阻限压型浪涌保护器，用于在10/350波形首级防雷保护。

YLSP—企业代号

T1--表示1级防雷浪涌保护器

15--表示冲击放电电流（10/350μs）Iimp=15KA。

4P--表示极数为四极

385v—相电压是持续工作电压是385v

扬州浪涌电气有限公司“益雷”品牌产品的型号YLSP-T1-15/4P-385v的适用范围和产品性能参数：

1.适用范围：

  YLSP-T1-15（10/350μS波形）电源浪涌保护器属于T1级（10/350μS波形）产品，依据IEC和GB标准设计。 应用于雷击风险较高地区的设备系统的电源第一级浪涌保护。可防范直击雷在内的各种浪涌，通过不同数量的组合可适用于单相、三相供电线路。模块化设计，标准35mm导轨式安装方式，安装于建筑物总配电柜、架空输入的配电柜（箱）、室外配电柜（箱），具备很高的雷电流泄放能力，无续流，单模块最大冲击电流(10/350μs)可达Iimp=15 kA,最大放电电流(8/20μs)可达到Imax=100kA。

2.产品性能参数：

型号:YLSP-T1-15

推荐使用/常用规格型号:

单相电源：

YLSP-T1-15/2-385（10/350μS波形）

YLSP-T1-15/1+NPE-385（10/350μS波形）

三相电源：

YLSP-T1-15/3-385（10/350μS波形）

YLSP-T1-15/4-385（10/350μS波形）

YLSP-T1-15/3+NPE-385（10/350μS波形）

适用电源:220/380V ～50HZ

最大持续工作电压Uc～:385V

冲击电流(10/350) Iimp:15kA

标称放电电流In:60kA

最大放电电流Imax:100kA

电压保护水平Up:≤2.5kV

响应时间:≤25 ns

工作温度:-40℃～+80℃

外壳材料:阻燃尼龙

防护等级:IP 20

配前置熔断器或断路器:125A

安装接线导线橫截面积:6-35mm2



YLSP-100/4P-420代表什么意思：

表示压敏电阻限压型浪涌保护器，用于在8/20波形首级防雷保护。

YLSP—企业代号

表示2级防雷浪涌保护器

100--表示zui大放电电流（8/20μs）Imax-100KA。

4P--表示极数为四极

420v—相电压是持续工作电压是420v

扬州浪涌电气有限公司“益雷”品牌产品的型号YLSP-100/4P-420v的适用范围和产品性能参数：

1适用范围

YLSP-100系列低压配电系统用大通流电源浪涌保护器，专为保护低压电气装置免遭由开关动作、雷击及电磁脉冲所产生的浪涌危害而设计。采用高能压敏元件和先进防雷技术精心制作。应用于LPZ0Ａ与LPZ1区界面的相线L、中性线N与保护线PE之间以及相线L和中性线N之间的等电位连接，安装在低压供电系统以埋地电缆作为进线方式的总配电盘、户外配电控制柜中。YLSP-100还可配合NPE专用模块构成“1＋1”或“3＋1”模式使用，对TT、IT、TN-S、TN-C和TN-C-S供电系统提供第一级浪涌过电压保护。最大放电电流可达100KA。

2 技术参数：

型 号：YLSP-100

常用规格型号：

单相电源：

YLSP-100/2-420

YLSP-100/1+NPE-420

 三相电源：

YLSP-100/3-420

YLSP-100/4-420

YLSP-100/3+NPE-420

适用电源：220/380V ～50HZ

最大持续工作电压Uc～ ：385 V/420 V/440V/255 V

标称放电电流In(8/20us) ：60 kA

最大放电电流Imax(8/20us)：100 kA

电压保护水平Up ：≤2.0 kV

响应时间：≤25 ns/≤100 ns

工作温度：-40℃～+80℃

外壳材料：阻燃尼龙

防护等级：IP 20

配前置熔断器或断路器：63A

安装接线导线橫截面积：单股硬导线6～25 mm2     多股软导线6～35 mm2

YLSP-80/4P-420代表什么意思：

表示压敏电阻限压型浪涌保护器，用于在8/20波形首级防雷保护。

YLSP—企业代号

表示2级防雷浪涌保护器

 80--表示zui大放电电流（8/20μs）Imax=80KA。

4P--表示极数为四极

420v—相电压是持续工作电压是420v

扬州浪涌电气有限公司“益雷”品牌产品的型号YLSP-80/4P-420v的适用范围和产品性能参数：

1.适用范围

YLSP-80系列低压配电系统用大通流电源浪涌保护器，专为保护低压电气装置免遭由开关动作、雷击及电磁脉冲所产生的浪涌危害而设计。采用高能压敏元件和先进防雷技术精心制作。安装在220V/380V低压供电系统分配电盘中，用于低压配电系统的第二级过电压保护，最大放电电流可达80KA。YLSP-80还可配合NPE专用模块构成“1＋1”或“3＋1”模式使用，对TT、IT、TN-S、TN-C和TN-C-S供电系统提供雷击或浪涌过电压保护。

2. 技术参数

电容柜浪涌保护器：
8.1	型号			YLSP-80/4-420
8.2	标称工作电压	V	400	400v
8.3	最大持续工作电压	V	420v	420v
8.5	标称放电电流(8/20uS)	kA	40 kA	40 kA
8.6	电压保护水平	kV	2.5	2.5

型 号

YLSP-80/N-PE

常用规格型号：

单相电源：

YLSP-80/2-420

YLSP-80/1+NPE-420

三相电源：

YLSP-80/3-420

YLSP-80/4-420

YLSP-80/3+NPE-420

适用电源：220/380V ～50HZ

最大持续工作电压Uc～ 385 V/420 V/440 V/255 V

标称放电电流In(8/20us) ：40 kA

最大放电电流Imax(8/20us)80 kA

电压保护水平Up ：≤1.8 kV/≤2.3kV/≤2.2 kV/≤1.5 kV

响应时间：≤25 ns/≤100 ns

工作温度：-40℃～+80℃

外壳材料：阻燃尼龙

防护等级：IP 20

配前置熔断器或断路器：63A

安装接线导线橫截面积：单股硬导线6～25 mm2     多股软导线6～35 mm2

二.P的含义

浪涌保护器中1P、2P、3P、4P是什么意思

P：英文pole，中文解释：极。
1P是一路电的浪涌保护器，2P为2路电（单相）的浪涌保护器，以此类推。通俗的说，1P为一相浪涌保护器，2P为两相浪涌保护器，3P为三相浪涌保护器，4P为三相加N相（零线）浪涌保护器；

三.适用范围：

1.一级电源浪涌保护器波形适用范围：

T1级的电源电涌保护器（属于T1级，10/350μS波形）依据IEC和GB标准设计。 应用于雷击风险较高地区的设备系统的电源第一级电涌保护。可防范直击雷在内的各种电涌，通过不同数量的组合可适用于单相、三相供电线路。模块化设计，标准35mm导轨式安装方式，安装于建筑物总配电柜、架空输入的配电柜（箱）、室外配电柜（箱），具备很高的雷电流泄放能力，无漏流，单模块最大冲击电流(10/350μs) 有Iimp=50kA，Iimp=35kA，Iimp=25kA，Iimp=15kA，Iimp=12.5kA（IEC保护类别：I类）

2.二级电源浪涌保护器适用范围：

低压配电系统电源的二级电涌保护器专为抑制低压电气装置中的电涌而设计，是一种具有模块化组合功能的电涌保护器件，一般用于建筑物内分配电柜处，并能保护安装在它下方的电气装置和设备免遭由于开关动作、静电泄放、感应雷击所产生的浪涌危害。通过选用一种或两种模块可构成2P、3P、4P、1P+N、3P+N等组合，实现对TT、IT、TN－S、TN－C和TN－C－S供电系统提供第二级电涌过电压保护。单模块标称放电电流(8/20μs) 有In=10kA，In=20kA，In=30kA，In=40kA，In=60kA，In=80kA，In=100kA（IEC保护类别：II类）; 单模块zui大放电电流(8/20μs) 有Imax=20kA，Imax=40kA，Imax=60kA，Imax=80kA，Imax=100kA，Imax=120kA，Imax=150kA，Imax=200kA（IEC保护类别：II类）

四.产品特点：

1.内置温控断路技术及多级热脱扣装置，保护器因过热、击穿失效时能自动断开

2.窗口颜色显示工作状态，红色指示产品故障、提示更换

3.电涌泄放能力大、电压保护水平低、响应速度快、无漏流

4.可选配附带遥信报警端子、通讯接口并配套RS485通讯模块，提供远程故障监控功能

5.插拔式模块化结构, 标准35mm导轨安装，安装/更换方便，易于维护

6.窗口颜色显示工作状态，绿色为正常。红色指示产品故障，提示需更换。

7.通流量大、残压低、响应速度快、无续流

五.安装接线要求：

1．1级系列电源电涌保护器可以安装在LPZ0B-1区或直接装在分配电柜（开关箱）内。 电涌保护器可以固定在35mm电气导轨上。

2．电涌保护器并联在电源线路上，“L”连接电源相线或电源正线，“N”连接电源零线或电源负线。电涌保护器两端连接导体的铜线截面10-16mm2。

3. 安装在电路上的电涌保护器，其前端应加装空气开关或熔丝等过电流保护装置。

4．电涌保护器接地用尽可能短的线连接。该保护器接地采用端子接地方式，即“PE”接地线必须与防雷地线相连。

5．电涌保护器保护的线路应与进线及地线保持足够的安全距离，避免线路二次感应现象的发生

六.维修保养

电涌保护器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护。如在使用过程中，电涌保护器绿色指示窗口变为红色指示窗口（可带遥信指示）说明电涌保护器已经损坏，需维修或更换。

七. 产品选型说明：

T1级防雷1级浪涌保护器100KA可以带RS485接口就是选这个YLSP-T1-125/4P-420型号。

根据国际标准IEC61662，选用过电压保护器需要考虑以下主要因素：

1、建筑物所在地理区域与地形区域受雷击的危险程度；

    2、受保护设备的价值及其被破坏后的经济损失；

    3、人员密集程度及相对的安全要求；

    4、建筑物的形状，高度及所处的环境； 强雷暴地区 多雷暴地区 中雷暴地区 少雷暴地区。窗体顶端
