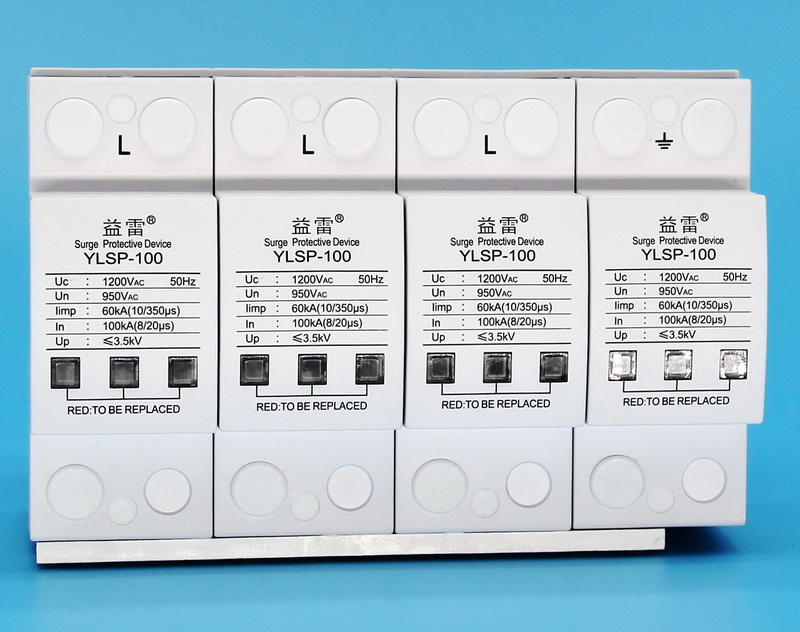

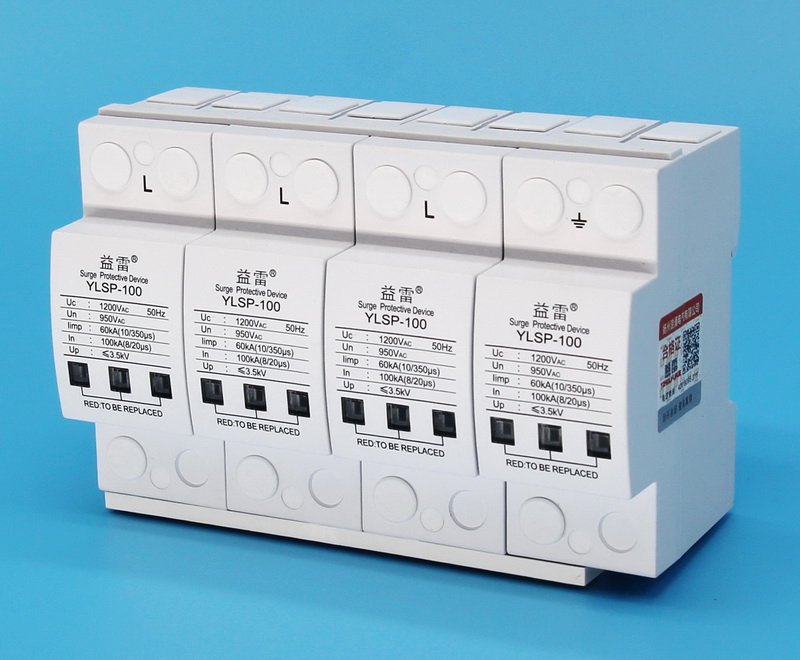

光伏浪涌保护器950V/100KA又称“光伏交流100KA/950V电源浪涌保护器”、也称“光伏专用交流回路950V电源浪涌保护器” 用于逆变器与电源分配盘之间，多采用光伏交流950V浪涌保护器100KA 3+1Y型模式接线方式，或称“光伏交流3+1Y型模式接线方式的950V浪涌保护器100KA”简称“3+1 Y型接线方式950V浪涌保护器”。

一 .适用范围：

光伏专用浪涌保护器用于太阳能逆变器后的交流输出线路，防止电源系统因雷击过电压或操作过电压对设备造成损坏。依据不同的配电系统（TT/TN/IT）选择对应的组合方式。在逆变器与电源分配盘、电源分配盘与交流负载之间的交流线路上，对线路进行有效的保护。

二 .工作原理：

光伏专用交流电源浪涌保护器，在正常情况下浪涌保护器处于高阻状态，漏流几乎为零，从而保证光伏系统的正常供电。当系统出现过电压时，光伏专用浪涌保护器立即在纳秒级时间内导通，电压的幅值在设备的安全工作范围内，同时将浪涌能量入地释放掉，随后，浪涌保护器又迅速变为高阻状态，从而不影响光伏系统的正常工作。

三 .主要特点：

1.选用优质高能量、低残压、大通流、快速相应的压敏电阻器，采用如下图所示“Y”形接法，制作成高可靠质量保证的浪涌保护器能承受规定In下的动作负载试验的可靠性，做到不误脱扣。

2.采用36mm单模块式拼接结构设计，测试或更换、安装方便，维护简单、加大式散热空间、超宽电气间隙和爬电距离、超高耐压等级、满足高海拔地区的使用要求，满足产品热稳定试验下的通流能力。

3.采用高弹性低阻抗的铍铜配合低温焊锡做成的带温控断路技术的光伏浪涌保护器产品，避免火灾发生、有工作、故障指示一目了然，提高了热崩溃的阀值。

4.严谨的设计和精细的制造，在所有带电金属部分均增设了防护帽和防护扣，使手指无法接触到电器内部的零件，产品整体防护水平达到IP20，这样做对光伏、风电等户外严酷条件下使用的产品尤其重要。

5.可选择带辅助触点信号输出（订货时需注明:“ -R”）和RS485通讯远程传输及监视功能（订货时需标注:“ –R- RS485”）。

四 .技术参数：

五 . 产品接线结构图及外形尺寸图（1P）：
