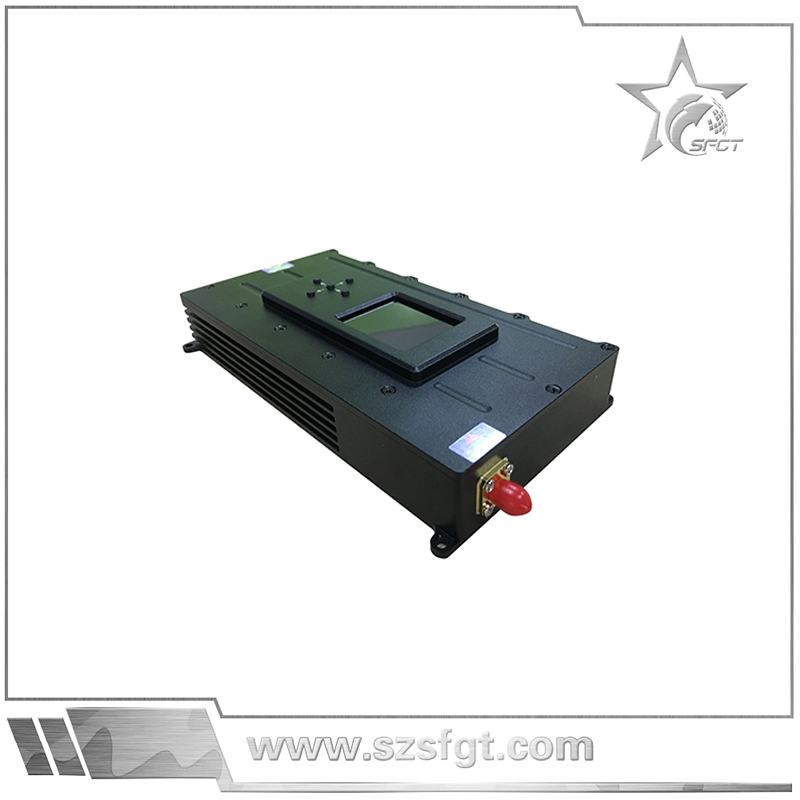

HD1080P发射机是一款功能强大的高清发射系统, 采用移动通信的核心技术COFDM(多载波调制技术)，可在高速移动中和城市建筑物遮挡情况下传输实时稳定的全高清数字视频信号。支持全高清1080P格式的H.264编码,支持HDMI/SDI两种高清输入接口(单选一),并支持立体声平衡语音输入,支持窄带传输,系统灵敏度高。
功能特点
l 支持FULL HD的高品质实时视频编码传输（最高可达H.264 High Profile 1080P@60，兼容1080i 分辨率 )
l 广播级HD编码压缩(H.264/Level 4标准)，支持1080i/1080P高清传输
l COFDM调制技术，视频压缩码流带宽可以达到12Mbps
l HDMI接口和HDSDI接口（单选一），复合视频接口标配，平衡语音输入功能
l 射频带宽4/8MHz可自由设置，发射频率LCD显示
l 射频带宽为4/8MHz情况下，实现高清HD1080P传输。
发射机参数
电源部分
工作电压
DC11V~DC16V
工作电流
≤1.1A@DC12.5V
图像发射部分
输出频率范围
250MHz-320MHz\330MHz- 450MHz / 1000MHz --4400MHz，或根据客户要求定制
频率带宽
4/8MHz可选
输出功率
28-35dBm 功率可调，步进1dB
载噪比C/N
30dB @ 30dBm
二次谐波
>52dBc
加密方式
AES
调制方式
COFDM
星座调制
QPSK，16QAM，64QAM可选
前向纠错
1/2，2/3，3/4，5/6,7/8可选
载波模式
2K
保护间隔
1/8，1/4可选
功率平坦度
全频段≤2dB，8MHz内≤0.5dB
音视频接口
HDMI
信噪比（加权）dB
≥58
斜场信噪比（不加权）dB
≥50
模拟音频
平衡音频输入幅度
Vmax=±15V
非平衡音频输入幅度
Vmax=3Vpp
SDI
SDI.HDMI单选一
标准
SMPTE 425M (Level A and Level B), SMPTE 424M, SMPTE 292, SMPTE 259M-C SMPTE 272M SMPTE 299M
输入幅度 mV
800±80
HDMI
SDI.HDMI单选一
版本
HDMI 1.3
HDCP协议
支持
编码支持
音视频速率
64, 96，112，128，160，192，224，256，320，384Kbps可调
音频编码模式
MPEG1 Layer2
视频分辨率
最低720×480 50i(720×576 50i )
最高1920×1080 60P
视频编码
H.264
视频速率
500kbps-16.68Mbps自适应
格式
YCbCr4:2:2
工作温度
-25℃~55℃
存储温度
-40℃~70℃
外观特性
黑色铝外壳
外观尺寸
167*90*25mm
设备重量
515g
传输距离
无人机空对地30km
01
05
2022
小体积低延时视频传输发射机3w视频监控传输设备 无线微波视频传输 小体积无人机视频
来源:[深圳市塞夫格特电子有限公司]
联系人：柯女士
手机：13418507490
电话：0755-82908961
传真：0755-89484065
QQ：1584489088
Email：kiki.ke@szsfgt.com
地址：广东省深圳市深圳市龙华新区清祥路宝能科技园9栋C座21L
品牌：safe guard
价格：面议
元/套
供应地：广东省深圳市
产品型号：SG-HD103
