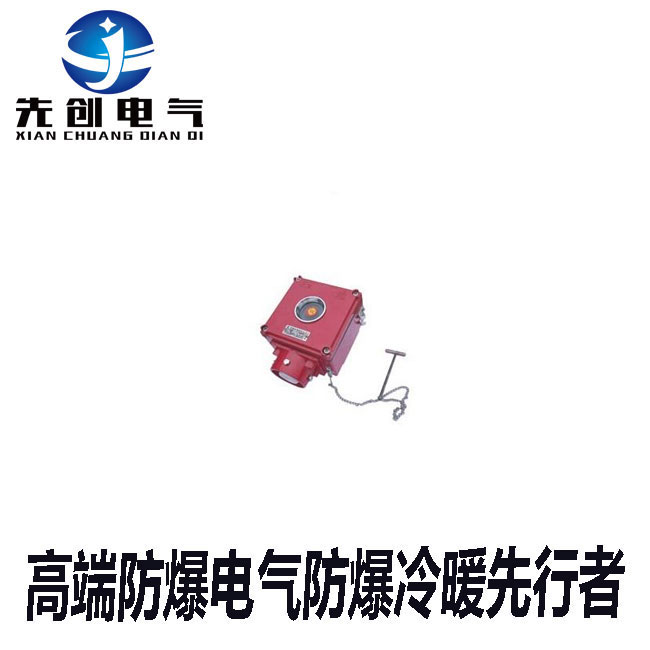

防爆按钮操作盒说明书

1．适用于爆炸性气体环境1区、2区危险场所；

2．适用于IIA、IIB、IIC级爆炸性气体环境；

3．适用于可燃性粉尘环境20区、21区、22区；

4．适用于温度组别为T1—T6的环境；

5．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、设施等爆炸性危险环境；

1.1爆炸性气体环境危险区域的划分

  不同的和地区，按各自的标准划分爆炸危险区域。我国根据爆炸性气体混合物出现

的频繁程度和持续时间，将爆炸性气体环境分为O区、1区和2区。（与IEC国际电工委

员会一致）

  0区：连续出现或长期出现爆炸性气体混合物的环境。

  1区：在正常运行时可能出现爆炸性气体混合物的环境

  2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的

爆炸性气体混合物的环境。

  0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存

在，大多数情况属于2区。

  1.2防爆电器设备分为二类：
  Ⅰ类煤矿井下用电气设备

  Ⅱ类除矿井以外的场合使用的电气设备
  1.3Ⅱ类电气设备，按其适用于爆炸性气体混合物试验安全间隙或最小点燃电流比，

分为ⅡA，ⅡB，ⅡC三类；并按其表面温度分为T1-T6六组。

  1.4爆炸性气体混合物按引燃温度分组，见表1。

  1.5爆炸性气体混合物，按其试验安全间隙（MESG）或最小点燃电流比（MICR）

分级，见表2。

  表1

  组别

  引燃温度t(℃)

  T1450<t、T2300<t≤450、T3200<t≤300、T4135<t≤200、T5100<t≤135、T685<t≤100

  表2类别

  试验安全间隙（MESG）（mm）、最小点燃电流比

  ⅡA≥0.9>0.8

  ⅡB0.5<MESG<0.9、0.45≤MICR≤0.8

  ⅡC≤0.5、<0.45

  性质：在规定试验条件下，气体、蒸气爆炸性混合物的最小点燃电流与甲烷爆炸性混合物的最小点燃电流之比。中国规定气体、蒸气危险物质按最小点燃电流比分为ⅡA级，ⅡB级和ⅡC级。最小点燃电流比≤1.0，>0.8的为ⅡA级；≤0.8，>0.45的为ⅡB级；≤0.45的为ⅡC级。例如，乙烷、乙烯、乙炔分别为ⅡA级，ⅡB级，ⅡC级危险物质。

^[1]

2产品特点

1． 本产品外壳采用铝合金材质压铸而成，表面喷塑处理，性能可靠、美观；

2． 本产品为改进型防爆产品，内部可装防爆按钮、防爆指示灯、防爆电流表、防爆开关、防爆电压表等各种仪表和控制需要的部分；

3． 采用标准设计，可选择壁挂式、立柱式、平面式等；

4． 可按客户要求加装防护箱，能够显示内部控制部分的显示，具有较高的户外防护效果；

5． 所有紧固件均采用优质元件。

6． 布线方式，钢管或电缆、防爆软管均可；

7． 可根据用户要求特殊定制；

3技术参数

防爆标志：ExedIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

额定电压：AC220/380V, 非标准电压：12V/24V/36V

按钮数量：A,按钮：K,开关：D信号灯,仪表：B,

防护等级：IP54/IP55/IP65；

螺纹规格：DN15-DN100/G1/2-G4寸

引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；

引入引出方向：上进上出，下进下出（可按客户要求不受限制）

4安装、使用与维修

1 安装时，把接线腔盖打开，将电缆通过引入装置接入接线腔，按电气原理图将导线接至接线端子上，接好内外接地线，检查无误后，紧固压紧螺母使电缆达到的密封状态，最后用螺栓将盖紧固，即可使用。

2 操作柱在使用时应定期进行检查，发现有不正常现象应及时维修。

3 维修时应断开前级电源后，才能开盖维修，维修时不得损坏隔爆面，维修后，隔爆接合面涂204—1置换型防锈油，把盖用螺栓紧固好。
