一、主要功能参数：

1.1.  SDI输入接口支持SD/HD/3G-SDI格式信号；

1.2.  SDI/HDMI双输出接口，输出分辨率可调,最gao支持1920x1080@60Hz；

1.3.  具有信号均衡补偿、修正和自动调节功能，确保信号转换后无损耗；

1.4.  输入输出有防雷保护措施；

1.5.  图像处理瞬间切换功能，实现无缝切换；

1.6.  支持画中画、画外画、开窗、叠加、漫游、图像任意大小和位置功能；

1.7.  显示模式具有断电记忆功能，上电后保持原有画面模式，更加人性化；

1.8. 多种控制接口：可通过RS232串口或网络控制；

1.9.  多种控制方式：客户端软件、设备面板按键、红外遥控；

1.10. 客户端软件特点：快捷的窗口编辑、显示窗口预案、预案轮巡组播管理；

1.11. 画面模式自定义功能：可自定义预设模式并保存。

二、设备结构及主要功能：

2.1 设备结构图示

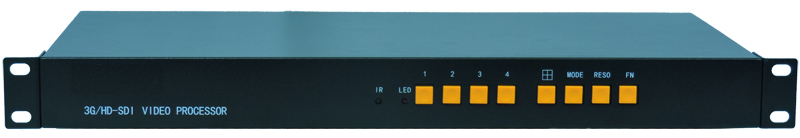

             2.2 前面板：

1： 红外遥控接收

2： 电源指示灯

3： 单画面全屏键

4： 四画面模式快捷键

5： 用户自定义预存模式键（同一分辨率下，可自定义四种）

6： 输出分辨率切换键（长按3秒以上）

7： 轮巡显示切换键

2.3 后面板：

1： SDI信号输入接口

2： SDI信号输出接口

3： HDMI高清输出接口

4： RJ45网络控制端口

5： RS232串口控制端口

6： 控制选择开关

7： AC100-240V电源输入

三、遥控器：

1-4 键：  单画面全屏按键

键： 4画面快捷键

MODE：   自定义模式键

ZOOM：   输出分辨率切换键（先按ZOOM，2秒内按下ENTER键实现切换）

AUTO：   轮巡显示切换键

四、控制软件：

控制软件名称：SplitScreen.exe

运行环境： WINOOWs XP/ WIN7/8/10

操作说明：双击运行SplitScreen.exe

打开控制软件界面，以四路控制软件为例（如下图）：

技术参数：
