一、概述

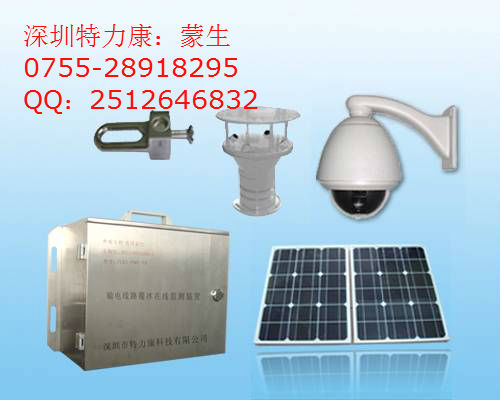

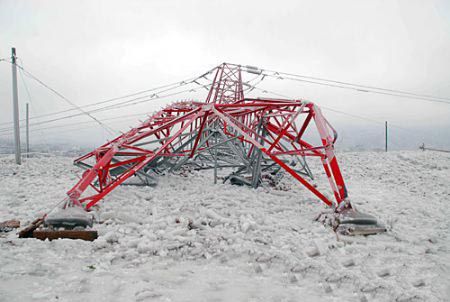

每年电力线路供电遇到最大的难题之一就是冬季寒潮来临，寒潮的来临会使杆塔、导线结上厚厚的一层冰，而每年因导线结冰造成线路崩断、杆塔倒塌的电力事故比比皆是，导致电力供应中断，影响人们正常生活。对此，深圳特力康科技有限公司研发出一款“线路覆冰在线监测装置”，该装置能实时监测及分析导线覆冰情况，并将数据传输到后端监控中心，利于维护人员对覆冰区域做出处理措施，预防导线崩断等电力事故，保障供电正常运行。

二、工作原理

线路覆冰在线监测装置后台监控中心支持实时分析线路微气象、拉力、倾角的数据。对于异常状况可开启现场图片抓拍查看、并及时传输线路监视区域内图像异常画面。平时通过拉力传感器与倾角传感器检测导线拉力、倾角的综合方法来实时监测架空输电线路的覆冰情况。此解决方案是基于无线4G的数据通道为传输手段，从而实现对高压输变电线路覆冰情况进行在线实时监测。

三、功能特性

1、具有高清晰数字视频及图片即时获取功能，自动分析报警提示值班人员功能。

2、具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统。

3、数据采集前端采用多层屏蔽、抗干扰、抗雷击技术、确保系统运行稳定可靠，可取代造价高、维护困难的观冰站。

4、具有高温、低温环境下工作，具有自加热功能；具有远程控制采集视频、微气象、拉力、倾角数据功能。

5、后台软件根据用户需求，系统运行参数、报警参数、数据采集密度等可以远程设置。

四、技术参数

1、工作电压：DC12V。

2、供电方式：太阳能+高性能聚合物蓄电池。

3、通信方式：3G/GPRS/CDMA。

4、数据通道：RS485透明传输。

5、报警通道：1路，常开/常闭。

6、监测参数

1）、拉力传感器: 7t，10t，16t，21t，32t，42t，55t（根据实际需要定制）完全满足被替代金具的各种功能要求。

   2）、角度传感器：双轴≥±60°耐低温、抗干扰并能在冰雪天气正常工作

   3）、环境气象站参数：超声波高精度传感器，综合测量环境温度、湿度、风向、风速、气压、雨量等参数。

   4）、图像监测：1路图像输入

7、导线拉力探测：

1）、量程：7~50t；

2）、测量范围：5％～100％FS（线性工作区间）；

3）、分度数n≥1000；

4）、回零误差 （％FS）：±0.25；

5）、示值误差 （％FS）：±0.50；

6）、重复性 （％FS）：±0.50；

7）、滞后 （％FS）：±0.15（根据用户需要给出）；

8）、长期稳定性 （％FS）：±0.50；

9）、线性度≤5.0％。

8、工作环境：

1）、温度：-40℃～+85℃，

2）、相对湿度：≤98％，

3）、大气压力：550hPa～1060hPa；

五、结语

线路覆冰在线监测装置的应用，可加强供电局对电网的管理及掌控，通过该装置能实时监测线路不均衡张力差、绝缘子串风偏角、综合悬挂载荷等工程数据量，不仅能对覆冰线路情况做到掌握，对于覆冰严重灾害区也能及时通知当地做好停电预防，减少不必要的损失。
