■最新COFDM调制技术

■25W 射频功率输出

■标准720P分辨率，1280*720

■H.264 MPEG-4/MPEG-2编码

■BNC/RS485接口

■AES128加密

■低功耗

■铝合金，带两风扇制冷

■坚固耐用的设计，严酷环境可运行

■直升机射击、直播等广泛应用

■ 军规UAV射击

■ UAV/UGV监视

■ 体育赛事报道

■ 防务

■ 战术移动命令

■ 机器人战斗

■ 公共安全

一、描述

发射机/接收机采用最新的COFDM技术和AES 数字加密，确保清晰、安全的视频&数据接收。可在不同的传输带宽运行，允许户根据带宽范围，在图像质量之间进行选择，以适应所以类型的应用场景。当在可选的窄带宽模式下操作时，可提供优质的传输范围、性能和频谱效率，结合超高效H.264编码，确保真正广播质量的图像以窄带传输。该系统能够在NLOS（非视距）环境中无扰传输。使用COFDM调制和视频压缩模式保证稳定性和传输质量。此外，它是多功能的、灵活和易于携带的，可随处安装。

二、远程视频&数据收发机描述

发射机SG-S20是一个强大的通用数字视频数据COFDM传输系统。它在远距离传输中，性能卓越，并且在2MHz窄带宽模式下提高了频谱效率。

它特别适用于LOS和 非视距（NLOS）环境，提供强劲有力的无线视频数据连接。具有AES128位加密、安全可靠。该系统支持高质量720P（1280 * 720）分辨率。由于其尺寸小重量轻，广泛应用于无人机 、隐蔽任务AV和GPS定位通信。

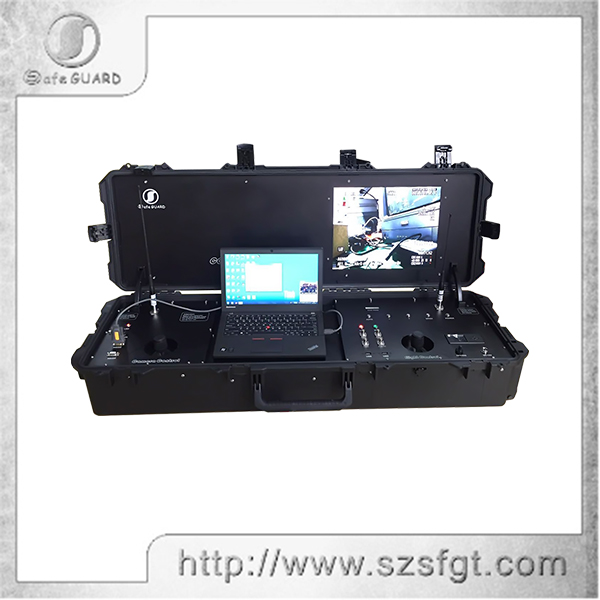

三、地面控制系统接收机SG-HR103

1、描述

 它可接收单通道信号，并显示在双LCD显示屏上。内置17寸显示器和单通道DVR，带最多120GB固态硬盘、MPEG-4/H.264压缩  　技术。DC12/AC22V电源运行。内置电池可支持7-8小时持续工作时间。

  2、接收机特点

频率/视频

300MHz - 6G （可定制）

供电

AC220V / DC12V

射频带宽

SSD固态硬盘

保护间隔

1/32，1/16，1/8，1/4

N(F)

分辨率

1920*1080,720,576,480;

RS232@19200bps

工作环境

-30~70° C

  3、应用范围

■警察秘密任务 ■ UAV/UGV 监视

■ 防务■ 战术移动命令

■ 运动赛事报道 ■ 机器人战斗

4、应用图例
