UBTC-12A产品简介
一、概述
UBTC-12A系列指纹模块是深圳市友博泰克技术有限公司自主研发设计的高性能指纹识别模块。该模块结构简单，功能强大，配合上位机，可完成指纹录入、图 像处理、特征提取、模板生成、模板存储、指纹比对(含1：1 和1：N)、指纹删除等功能。该指纹识别模块通讯协议简单可靠，标准UART 协议，以连接不同的上层设备，只需配合简单外围电路即可将该指纹模块嵌入到您的智能化产品中，使您的产品具有强大的指纹识别能力。同时该指纹模块采用最先 进的红外暗背景光学采集器，对各种类型手指适应性强，尤其对于干手指识别率高，在北方冬天有明显的优势。
二、产品特点
l 超薄设计：厚度低至20mm，可以应用于更多对体积有严格限制的场合。
l 适应性强：红外暗背景采集器，对干湿手指指纹识别率高，具有极高的辨识率和稳定性能，对于极寒环境下干手指有较好的识别效果。
l 感应上电：设备感应到手指时，激活指纹模块采集器。
l 残留指纹：非可见光源采集器加滤波片的光学设计，可以很好的解决指纹在玻璃表面形成的残留指纹导致可能存在的误识别问题。
l 超低功耗：模块预留有休眠控制信号，休眠状态下静态电流低至5uA。
l 自学习功能：指纹识别过程中，最新提取的指纹特征值识别成功后将该特征值融合到指纹数据库中，使用户在使用过程中体验感越来越好。
l 抗静电能力强：具有很强的抗静电能力，抗静电指标达到15KV以上。
l 安全等级可调：适用于不同的应用场合，安全等级可由用户设定调整。
三、模块的技术特性
项目
描述
备注
指纹采集器
CMOS图像传感器：GC0307，光学全反射原理
指纹登记容量
1700枚、3000枚（可选）出厂设置为1700枚
认假率（FAR）
< 0.001 %（安全等级Security Level 为 3 ）
拒真率（FRR）
< 0.1 %（安全等级Security Level 为 3 ）
分辨率
500DPI
比对方式
1:N 及 1:1 比对
指纹模板大小
496字节 Byte
安全等级设置
Level 1 至Level 5可设置，出厂设置值：Level 3
处理速度
指纹特征提取取时间< 0.45 秒
1:N 比对时间（3000 枚满注册时）< 1.5 秒
通讯接口
UART：TTL电平
串行通讯参数
无奇偶校验Parity = NONE，1个停止位Stop Bit = 1
无流控Flow Control = NONE
波特率为9600、19200、38400、57600、115200（bps）
出厂设置：115200bps
工作电压
DC3.3V±10%
工作电流
小于100mA
工作环境
工作温度：-10 ℃- 60 ℃
相对湿度：20%– 80%

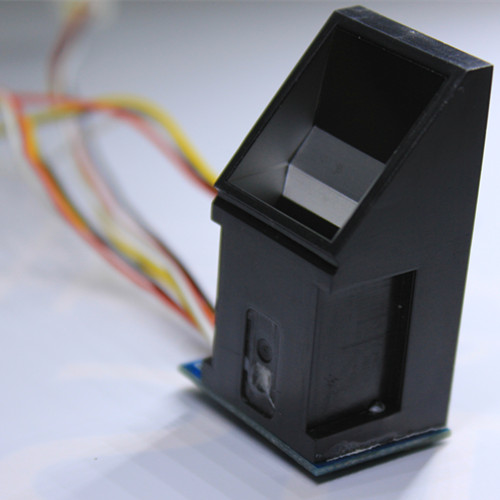

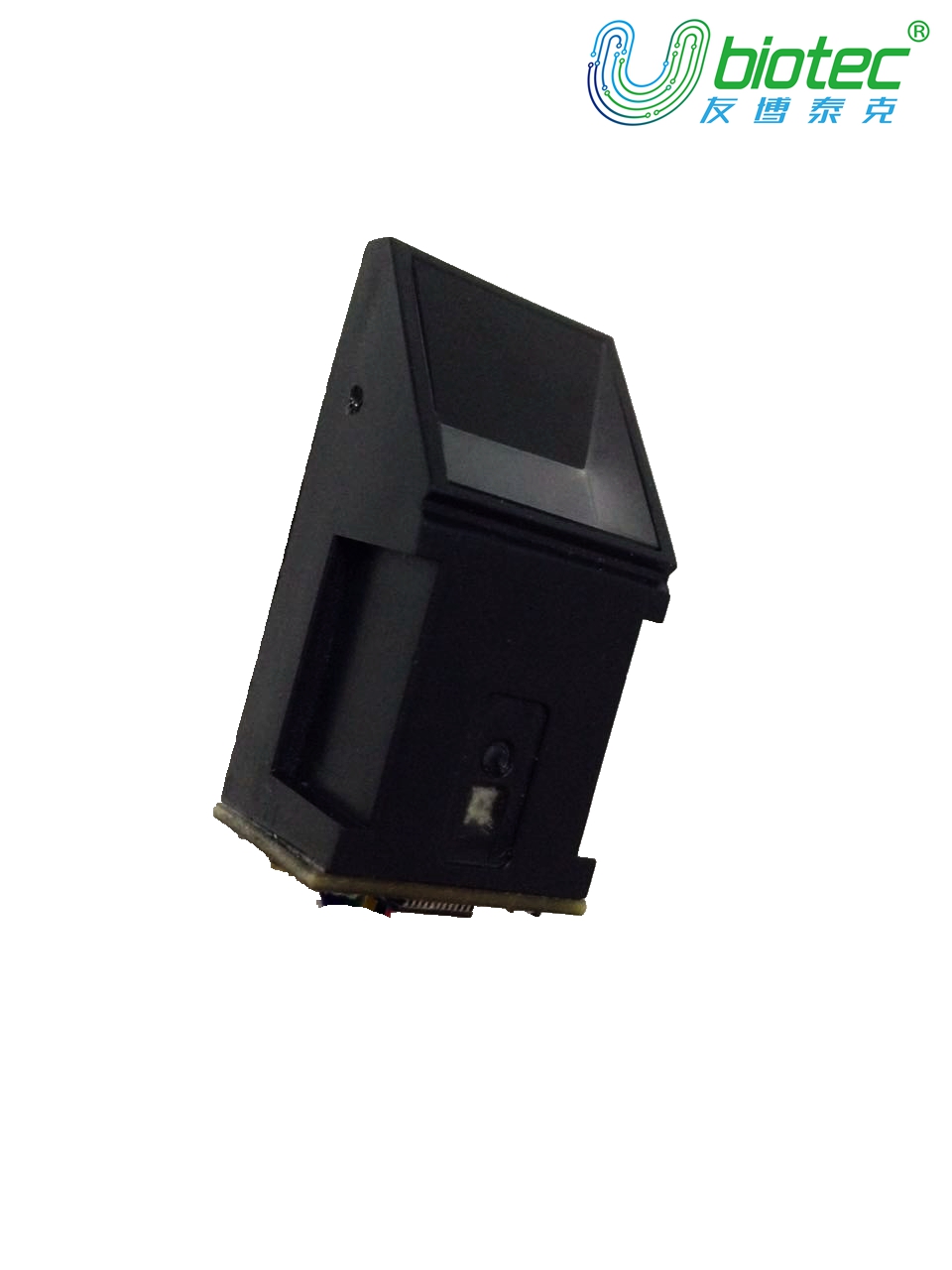

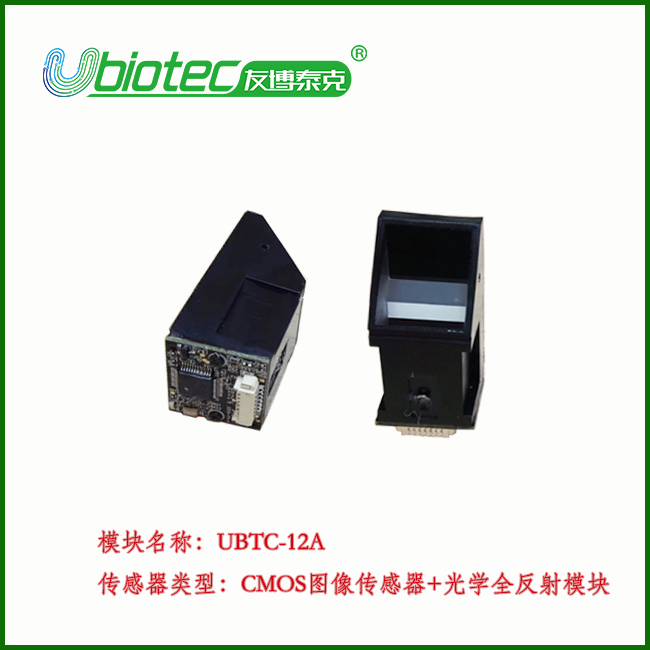

四、产品图片
五、应用领域
l 指纹门禁控制
l 指纹签到、指纹考勤机等
l 指纹锁、指纹保险柜等
l 指纹POS终端机等手持设备应用
04
27
2017
生物射频指纹模块 深圳厂家 价格优惠 光学模块 指纹配件
来源:[深圳市友博泰克技术有限公司]
联系人：闫先生
手机：13686860921
电话：0755-22671876
传真：0755-22671873
QQ：2776356135
Email：2776356135@qq.com
地址：广东省深圳市深圳市深圳市宝安区石岩街道洲石路明金海第二工业园A栋2楼
品牌：友博泰克
价格：面议
元/个
供应地：广东省深圳市
产品型号：UBTC-12A
