PT二次侧中性点 击穿保险 PT二次侧 中性点接地保护器 为什么要在PT二次侧中性点接击穿保险？

防止在接地相熔断器熔断时，主要是防止高电压窜入二次回路造成二次回路电压升高，电压升高对二次设备就人身造成伤害

高压电压互感器二次接地保护器：在电力系统继电保护规程中一般要求变电所高压电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，需要在就地电压互感器端子箱内二次中性点即通常说的N线上，安装一个PT专用二次接地保护器。这样可以杜绝继电保护过电压隐患给电力系统的安全可靠运行造成了重大损失。

本项产品由本公司自行开发研制，所涉及的产品选料、制造方法、工艺流程等要素，其所有权全部归本公司所有。

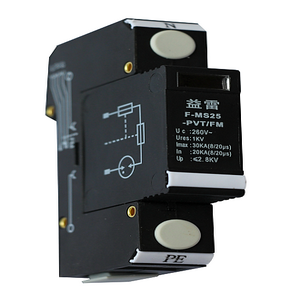

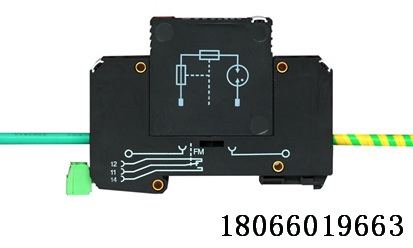

电压互感器击穿保险是扬州浪涌电气有限公司产品生产的（也称：二次接地保护器）型号：F-MS 25-PVT/FM，1000V不击穿，2000V可靠击穿。能保证达到电力系统反措的技术要求。

电压互感器击穿保险技术参数:

1. 额定电压：57.7v/100v;

2. 动作电压：DC1400V;

3. 雷击/浪涌放电电流：20kA(8/20μs);

4. 残压：≤2500V（IEC 60664-1）;

5.  MTBF：108小时（≥10年）;

6. 符合DIN VDE0110对污染等级3的要求;

7. 阻燃等级为V0等级;

8. P20保护等级，防手触摸;

9. 接线线径：2.5-16mm2;

10. 温度范围：-40℃～80℃;

11. 湿度范围：90%-95%;

12. 遥信节点绝缘：≥8kV

电压互感器击穿保险技术特点:

1. 主元件采用最新密闭式空气间隙防雷技术；

2. 独特双脱扣自保护功能，大冲击下有效脱扣，保护主元件；

3. 元件损坏时可靠脱扣，100%呈现开路状态，杜绝两点接地；

4. 动作值离散性很小，固定在1400V±20%；

5. 放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；

6. 额定放电电流20kV，残压值低；

7. 防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装；

8. 掉牌及遥信输出告警，脱扣或损坏后可明显发现.
