充电设备消防控制及灭火系统解决方案

1、项目概要

     本项目为充电设备提供的电池仓消防系统解决方案。系统包括了火灾探测信号接收和发送装置、火灾信号控制、CO2电池火灾冷却抑制、着火电池安全置水箱等几大项内容。

     整套系统运行流程如上图所示，当电池仓位发生火灾后，仓位设置的探测器探测到火灾，火灾信号传送至监控室，监控室发出警报，通过现场和监控室确认火灾，启动CO2保护气体，并通知堆垛机搬运机器人到达着火电池仓位，堆垛机搬运出着火电池至安全置水箱，确认电池处理。

2、火灾报警系统设置。

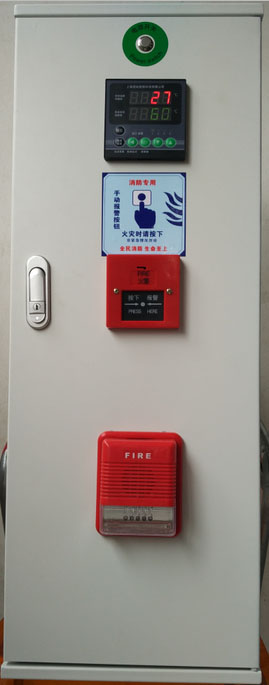

2.1  火灾报警系统分为火灾探测器、信号输入模块、信号输出模块、手动灭火按钮、火灾控制上位机等几大部分组成。

 3.2 相关参数

喷头局部布置图

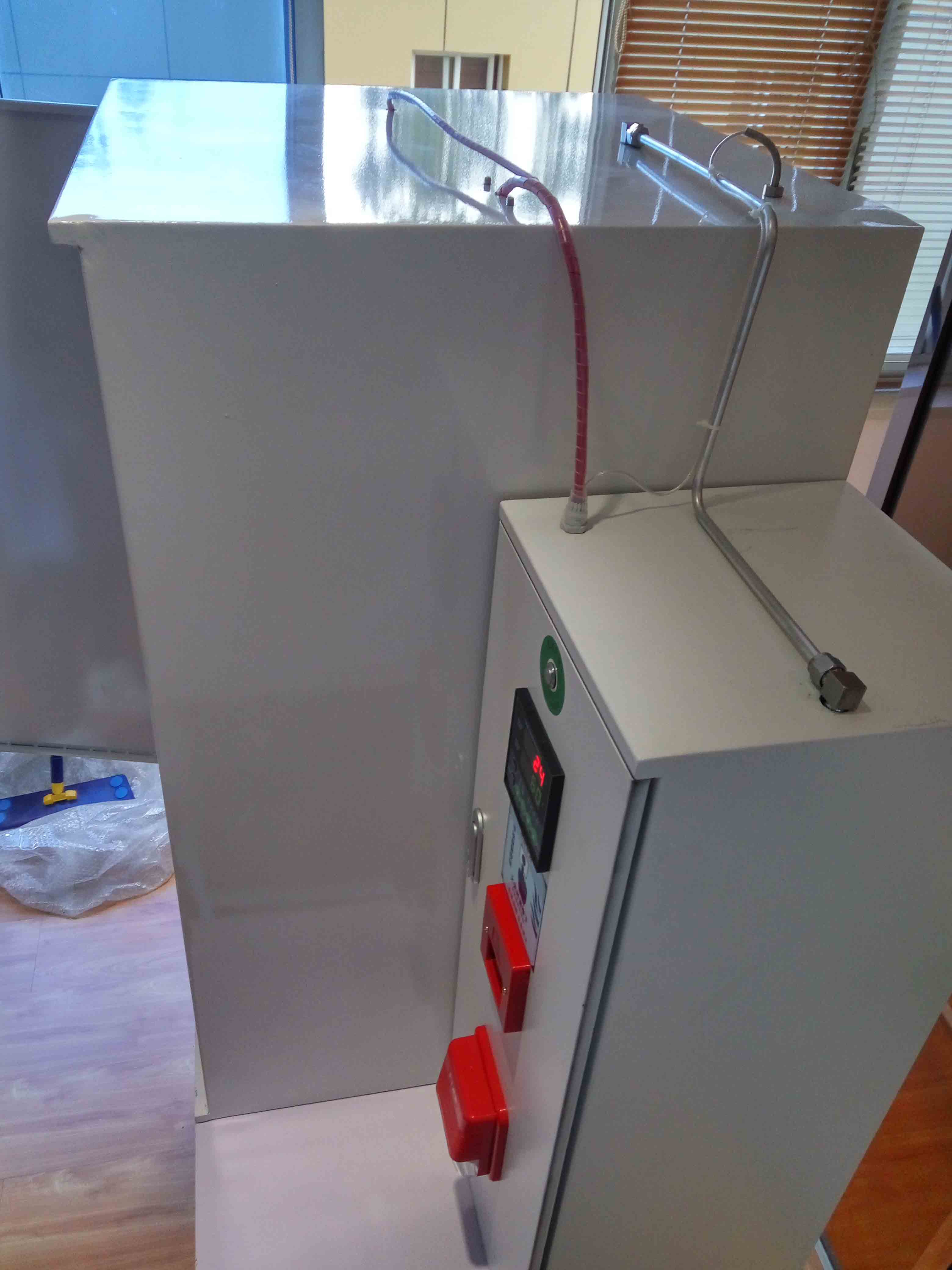

4、着火电池处理水箱

     当电池仓电池发生火灾后，探测器报警启动CO2冷却抑制系统的同时，AGV搬运机器人也将收到火灾报警信号，到达着火电池仓将着火电池搬运至着火电池处理水箱进行灭火处理。
