一、概述

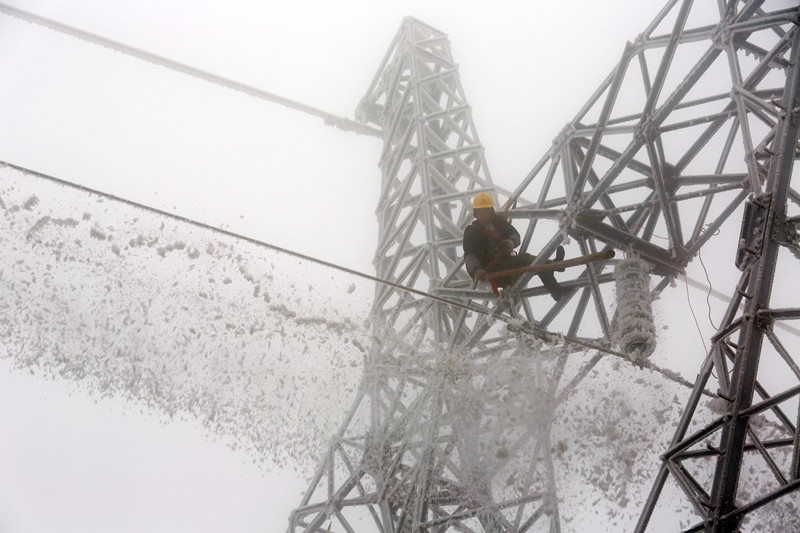

2008年的大雪席卷了南方各地，雨雪量之大堪称百年一遇，造成南方交通瘫痪、电网瘫痪，此等大型自然灾害不是人力所能避免，但雨雪天气每年冬天都会袭来，除了此种特大灾害雨雪，平时的雨雪天气我们可做出预防。当输电导线挂冰时，一旦挂冰重量超过电杆承重设计重量之后，就会造成输电杆塔倒塌，输电被中断等严重事故。对此深圳特力康科技有限公司研发出“线路覆冰实时预警系统”，该装置能实时对输电线路进行监测，并把线路承载数据分析传到监控中心，使负责人员及时做出相关措施，避免断电事故的发生。

二、工作原理

        线路覆冰实时预警系统采用线路图像实时监视、配备拉力传感器与倾角传感器检测导线拉力、倾角的综合方法来实时监测架空输电线路的覆冰情况。此解决方案是基于无线3G/4G的数据通道为传输手段，从而实现对高压输变电线路覆冰情况进行在线实时监测。后台监控中心支持告警实时抓拍图片、传输实时视频，也能计算分析线路微气象、拉力、倾角的数据。

四、技术参数

1、工作电压：DC12V。

2、供电方式：太阳能+高性能聚合物蓄电池。

3、通信方式：3G/GPRS/CDMA。

4、数据通道：RS485透明传输。

5、报警通道：1路，常开/常闭。

6、监测参数

1）、拉力传感器: 7t，10t，16t，21t，32t，42t，55t（根据实际需要定制）完全满足被替代金具的各种功能要求。

   2）、角度传感器：双轴≥±60°耐低温、抗干扰并能在冰雪天气正常工作

   3）、环境气象站参数：超声波高精度传感器，综合测量环境温度、湿度、风向、风速、气压、雨量等参数。

   4）、图像监测：1路图像输入

7、导线拉力探测：

1）、量程：7~50t；

2）、测量范围：5％～100％FS（线性工作区间）；

3）、分度数n≥1000；

4）、回零误差 （％FS）：±0.25；

5）、示值误差 （％FS）：±0.50；

6）、重复性 （％FS）：±0.50；

7）、滞后 （％FS）：±0.15（根据用户需要给出）；

8）、长期稳定性 （％FS）：±0.50；

9）、线性度≤5.0％。

8、工作环境：

1）、温度：-40℃～+85℃，

2）、相对湿度：≤98％，

3）、大气压力：550hPa～1060hPa；

五、结语

深圳特力康科技提供的“线路覆冰实时预警系统”，能及时了解线路覆冰情况，对电力覆冰实时进行数据分析，并把分析数据传输至后端，使负责人员及时判断出受损线路，及时安排人员处理，避免造成大面积停电，减少经济损失，切实保障电网安全稳定运行。
