一、概述

我国国土幅员辽阔，人口众多，且现代化水平不断提升，对供电的要求越来越高，从发电—输电—到用户，其过程大都隔着千山万水，因此输电线路的维护巡线困难很大，人工巡线不仅耗时耗力，发生故障时也不能及时监测到故障点，导致故障处理效率低。对此深圳特力康研发出“输电线路高清图像在线监测”该装置可远程在线监测输电线路与输电走廊的情况，替代人工巡线，解决了人工巡线实时性低，讯息传递缓慢，运检人员人身安全不能保障等问题。

二、工作原理

        输电线路高清图像在线监测可安装在10KV-1000KV高压输电线路上，由前端视频监测单元与主机箱组成，视频探测单元可对输电线路与输电走廊环境进行实时监测，可以对人为外力破坏，违规施工堆土，超高植物树木，角铁偷盗等行为进行监控，并实时将相关信息通过无线网传输到后方服务中心，使线路运维人员对线路进行远程巡线，实时查看外力破坏点等情况。

四、技术参数

1、供电方式：太阳能+高性能聚合物蓄电池

2、工作电压：DC12V

3、通信方式：3G/GPRS/CDMA

4、视频通道：4路，切换传输

5、报警通道：1路，常开/常闭

6、摄像机：

1）、像素数：PAL:704(H)×576(V)

2）、水平分辨率：480 TVL(彩色)/520 TVL(黑白)

3）、蕞低照度：1.0Lux/F1.4(彩色)/0.01Lux/F1.4(黑白)

4）、变焦率：18倍光学变焦，12倍电子变焦；

5）、预置位数量：128

6）、水平旋转角度：0°-360°/俯仰角度 -3°+ ±90°

7、后端软件平台：

（1）、平台接入：支持接入省局/市局PMS系统

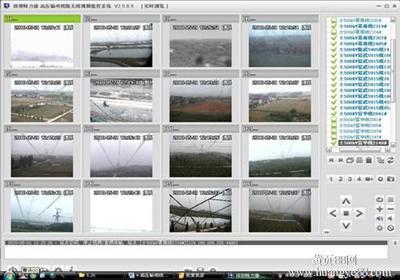

（2）、浏览方式：支持PC客户端/手机客户端实时视频浏览

（3）、远程管理：支持远程更新、配置与调试前端装置参数

五、结语

输电线路供电的稳定运行是保障社会经济发展、人们生活安定的重要组成，投入使用“输电线路高清图像在线监测”，实时掌握电网沿线周边情况，对有威胁电网的行为及时作出预警，切实保障电网的安全。
