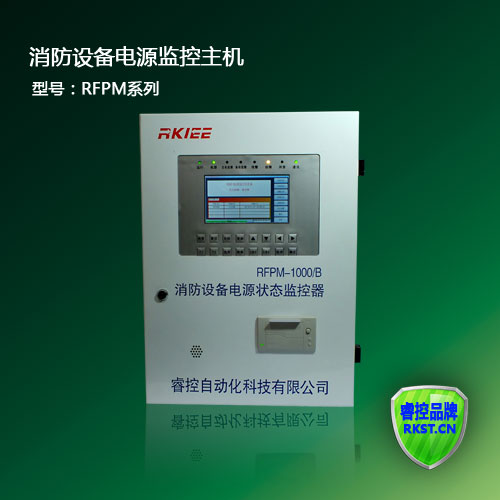

RFPM系列消防设备电源监控主机
型 号
RFPM-1000/B
监控容量
256点
外形尺寸
550（H)x400(W)x13(D)
主要组成部件
显示
7寸彩色触摸液晶屏
输入输出模块
远程智能I/O模块
声光报警器
喇叭 LED指示灯
备用电源
24V 24A铅酸蓄电池组
技术参数：
输入电源
AC220V 50Hz（允许85%~110%范围内变化）现场就地取消消防电源供电
输入功率
250W
输出参数
输出电压
DC24V
输出电流
3A
总线通信方式
CAN 总线
输出回路及通信容量
1路控制报警输出，1路控制输出，输出为无源常开点 ，监控容量为≤512
通信距离
传输距离1km，超过1km可通过区域分机延长通讯及扩展容量
供电距离
配接64台传感器时≤500m,超过500m可通过区域分机延长通讯及扩展容量
其他技术参数
报警功能
声，光报警，显示报警地址和故障类型
备用电源
段电后维持监控设备工作时间≥8h
显示功能
全中文LCD图形显示及LED指示
打印功能
微型热敏打印机，汉字打印
存储报警记录
≥40000条
环境温度
-20℃~+70℃
环境湿度
≤95%不结露
海拔高度
≤2500m
防护等级
IP30
外形尺寸
550（H)x400(W)x13(D)
安装方式
壁挂式
RFPM1-DV
监控单相单路直流电压
RFPM1-AV
监控单相单路交流电压
RFPM3-AV
监控三相单路交流电压，适用于三相无零线
RFPM4-AV
监控三相单路交流电压，适用于三相有零线
RFPM1-DVI
监控单相单路直流电压及电流
RFPM1-AVI
监控单相单路交流电压及电流
RFPM3-AVI
监控三相单路交流电压及电流，适用于三相无零线
RFPM4-AVI
监控三相单路交流电压及电流，适用于三相有零线
RFPM1-2AVI
监控单相双路交流电压及单路电流
RFPM3-2AVI
监控三相双路交流电压及单路电流，适用于三相无零线
RFPM4-2AVI
监控三相双路交流电压及单路电流，适用于三相有零线
RFPM-1000/B
接收消防电源监控传感器采集的电压，电流信号，判断电源设备的故障信息，实现对被保护的消防设备电源的监视，报警，控制与管理，采用了CAN二总线通信方式。
RFPM-ZJQ
中继器可以增加系统通讯距离，且可以为连接的现场
RFPM系列消防设备电源监控主机
型 号
RFPM-1000/B
监控容量
256点
外形尺寸
550（H)x400(W)x13(D)
主要组成部件
显示
7寸彩色触摸液晶屏
输入输出模块
远程智能I/O模块
声光报警器
喇叭 LED指示灯
备用电源
24V 24A铅酸蓄电池组
技术参数：
输入电源
AC220V 50Hz（允许85%~110%范围内变化）现场就地取消消防电源供电
输入功率
250W
输出参数
输出电压
DC24V
输出电流
3A
总线通信方式
CAN 总线
输出回路及通信容量
1路控制报警输出，1路控制输出，输出为无源常开点 ，监控容量为≤512
通信距离
传输距离1km，超过1km可通过区域分机延长通讯及扩展容量
供电距离
配接64台传感器时≤500m,超过500m可通过区域分机延长通讯及扩展容量
其他技术参数
报警功能
声，光报警，显示报警地址和故障类型
备用电源
段电后维持监控设备工作时间≥8h
显示功能
全中文LCD图形显示及LED指示
打印功能
微型热敏打印机，汉字打印
存储报警记录
≥40000条
环境温度
-20℃~+70℃
环境湿度
≤95%不结露
海拔高度
≤2500m
防护等级
IP30
外形尺寸
550（H)x400(W)x13(D)
安装方式
壁挂式
RFPM1-DV
监控单相单路直流电压
RFPM1-AV
监控单相单路交流电压
RFPM3-AV
监控三相单路交流电压，适用于三相无零线
RFPM4-AV
监控三相单路交流电压，适用于三相有零线
RFPM1-DVI
监控单相单路直流电压及电流
RFPM1-AVI
监控单相单路交流电压及电流
RFPM3-AVI
监控三相单路交流电压及电流，适用于三相无零线
RFPM4-AVI
监控三相单路交流电压及电流，适用于三相有零线
RFPM1-2AVI
监控单相双路交流电压及单路电流
RFPM3-2AVI
监控三相双路交流电压及单路电流，适用于三相无零线
RFPM4-2AVI
监控三相双路交流电压及单路电流，适用于三相有零线
RFPM-1000/B
接收消防电源监控传感器采集的电压，电流信号，判断电源设备的故障信息，实现对被保护的消防设备电源的监视，报警，控制与管理，采用了CAN二总线通信方式。
RFPM-ZJQ
中继器可以增加系统通讯距离，且可以为连接的现场
型 号
RFPM-1000/B
监控容量
256点
外形尺寸
550（H)x400(W)x13(D)
主要组成部件
显示
7寸彩色触摸液晶屏
输入输出模块
远程智能I/O模块
声光报警器
喇叭 LED指示灯
备用电源
24V 24A铅酸蓄电池组
技术参数：
输入电源
AC220V 50Hz（允许85%~110%范围内变化）现场就地取消消防电源供电
输入功率
250W
输出参数
输出电压
DC24V
输出电流
3A
总线通信方式
CAN 总线
输出回路及通信容量
1路控制报警输出，1路控制输出，输出为无源常开点 ，监控容量为≤512
通信距离
传输距离1km，超过1km可通过区域分机延长通讯及扩展容量
供电距离
配接64台传感器时≤500m,超过500m可通过区域分机延长通讯及扩展容量
其他技术参数
报警功能
声，光报警，显示报警地址和故障类型
备用电源
段电后维持监控设备工作时间≥8h
显示功能
全中文LCD图形显示及LED指示
打印功能
微型热敏打印机，汉字打印
存储报警记录
≥40000条
环境温度
-20℃~+70℃
环境湿度
≤95%不结露
海拔高度
≤2500m
防护等级
IP30
外形尺寸
550（H)x400(W)x13(D)
安装方式
壁挂式
RFPM1-DV
监控单相单路直流电压
RFPM1-AV
监控单相单路交流电压
RFPM3-AV
监控三相单路交流电压，适用于三相无零线
RFPM4-AV
监控三相单路交流电压，适用于三相有零线
RFPM1-DVI
监控单相单路直流电压及电流
RFPM1-AVI
监控单相单路交流电压及电流
RFPM3-AVI
监控三相单路交流电压及电流，适用于三相无零线
RFPM4-AVI
监控三相单路交流电压及电流，适用于三相有零线
RFPM1-2AVI
监控单相双路交流电压及单路电流
RFPM3-2AVI
监控三相双路交流电压及单路电流，适用于三相无零线
RFPM4-2AVI
监控三相双路交流电压及单路电流，适用于三相有零线
RFPM-1000/B
接收消防电源监控传感器采集的电压，电流信号，判断电源设备的故障信息，实现对被保护的消防设备电源的监视，报警，控制与管理，采用了CAN二总线通信方式。
RFPM-ZJQ
中继器可以增加系统通讯距离，且可以为连接的现场
输入参数
系列产品列表
产品名称
型号
功 能
电压信号传感器
（监控模块）
电流/电压信号传感器 （监控模块）
双电压/电流信号传感器
（监控模块）
适用于双电源
消防设备电源状态
监控器
（主机）
壁挂式
256点
区域分机
（中继器）
传感器（监控模块）供电，解决了由于距离远而产生的
通信信号和电源输出的衰减。
输入参数
系列产品列表
产品名称
型号
功 能
电压信号传感器
（监控模块）
电流/电压信号传感器 （监控模块）
双电压/电流信号传感器
（监控模块）
适用于双电源
消防设备电源状态
监控器
（主机）
壁挂式
256点
区域分机
（中继器）
传感器（监控模块）供电，解决了由于距离远而产生的
通信信号和电源输出的衰减。
输入参数
系列产品列表
产品名称
型号
功 能
电压信号传感器
（监控模块）
电流/电压信号传感器 （监控模块）
双电压/电流信号传感器
（监控模块）
适用于双电源
消防设备电源状态
监控器
（主机）
壁挂式
256点
区域分机
（中继器）
传感器（监控模块）供电，解决了由于距离远而产生的
通信信号和电源输出的衰减。
07
28
2017
RFPM系列消防设备电源监控主机 消防电源监控系统 消防电源监控主机 消防电气火灾
来源:[乐清市睿控自动化科技有限公司]
联系人：马女士
手机：13356165292
电话：0577-61788862
传真：0577-62711023
QQ：2447089521
Email：13356165292@189.cn
地址：浙江省温州市乐清市柳市镇前垟洞工业区
品牌：睿控品牌
价格：1.00
元/台
供应地：浙江省温州市
产品型号：RFPM
消防设备电源监控系统组网方案图
消防设备电源监控系统组网方案图
消防设备电源监控系统组网方案图
