系统概述：

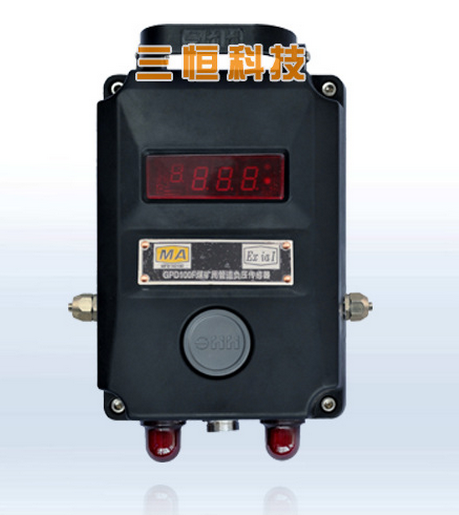

    GPD100F 煤矿用管道负压传感器可对矿井风机、风门密闭、通风巷道、瓦斯管道等位置的差 压进行连续监测。它可以实时地显示被测点的差压值，除了和本公司的 KJ770 煤矿安全监控系统 配合使用外，还能够和国内其它的煤矿监测系统相兼容。

使用环境条件
传感器在下列环境条件下应能正常工作：
a) 环境温度：0 ℃～40 ℃，此时按 GB3836.1-2010 中 5.1.1 条，须要附加符号"X"，或在铭牌 中表明环境温度；
b) 平均相对湿度：不大于 95%（+25 ℃）；
c) 大气压力：80 kPa～106 kPa；
d) 无显著振动和冲击的场合；
e) 煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
f) 环境噪声小于 50dB(A)

主要技术指标

供电电压
a） 工作电压：DC 18 V；
b） 工作电流：≤ 150 mA。
频率信号输出：
a) 频率范围 200 Hz ～ 1000 Hz；
b) 在整个频率范围内其正脉冲和负脉冲宽度均不得小于 0.3ms。
c） 有源输出高电平电压应不小于 3V （输出电流为 2mA 时），有源输出低电平电压不大于 0.5V ；
电流信号输出：
a) 电流范围：1mA ～ 5mA；
b) 负载：0～500Ω 3.6 。
数字信号输出：
a) 传输方式：RS485 ；
b) 传输端口：1 路 ；
c) 传输速率：2400bps ；
d) 工作电压峰峰值:3V～9V。
