电梯防雷用浪涌保护器

电梯电源防雷设计

在电梯控制系统使用浪涌保护器(SPD)能对防止雷击灾害起到更有效的作用，电梯控制系统内部存在大量低压控制线路，浪涌保护器(SPD)用于限制瞬时过电压和泄放电涌电流的电器器件，并联于线路处，平时呈高阻态，当有瞬态电涌时候，SPD就会导通，将电涌泄放到大地上，将线路两端的残压控制在一定范围内。

电梯电源第一级防雷保护1级浪涌保护器 T1级 iimp15KA：

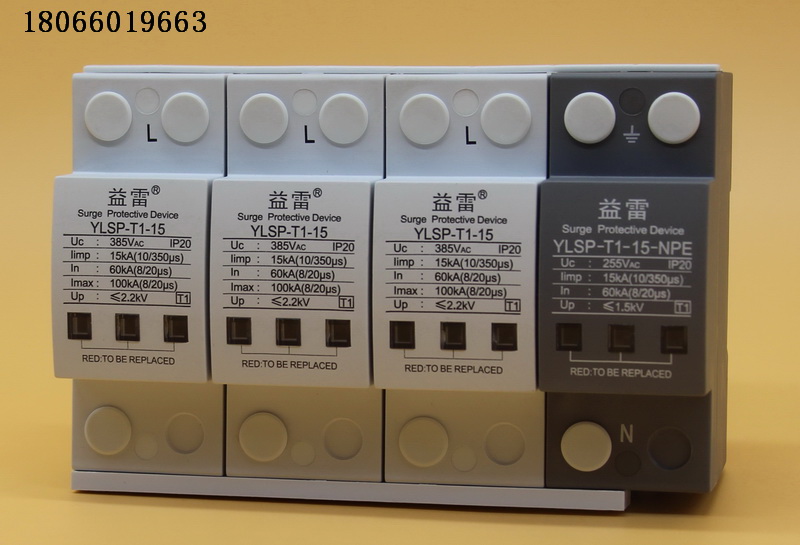

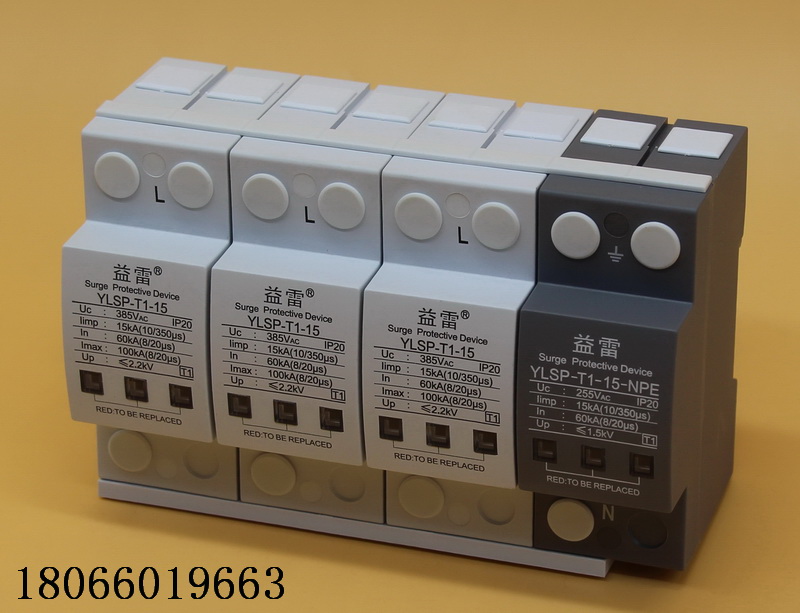

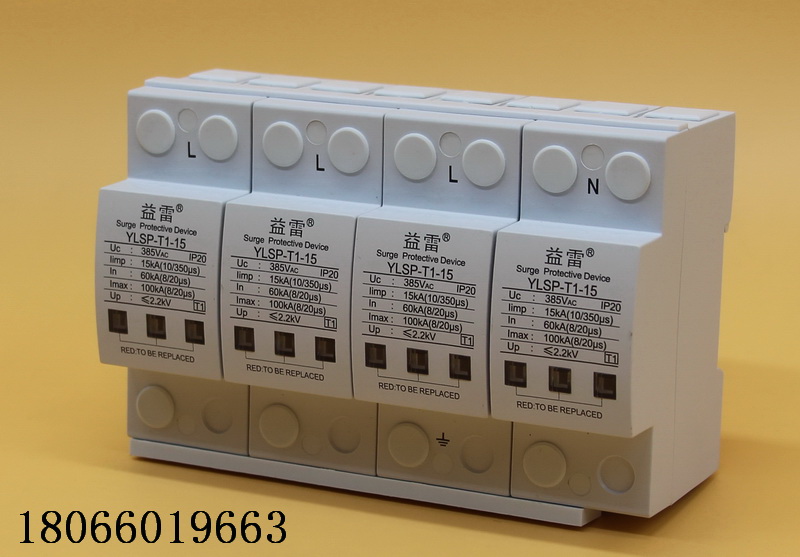

电梯电源第一级浪涌保护器并联设置在建筑总配电箱及电表处，进行雷电电流放电，将雷击电涌在该段线路的残压控制在4000伏内，避免瞬间击毁设备。国内大部分建筑物已设置第一级防雷SPD(一般设置在建筑总配电房内)，这也是《建筑物防雷设计规范》中的最基本要求，故在电梯配置中不考虑该等级防雷SPD器件的配置。如前级无第一级防雷SPD则建议采用：YLSP-T1-15/4-385型号规格

根据GB50343-2004 《建筑物电子信息系统防雷技术规范》第五章：防雷设计；GB50057-94(2000版)《建筑物防雷设计规范》第六章：防雷击电磁脉冲；第四节，第6.4.1至6.4.12条LPZ1区对电涌保护器(SPD)的要求及YD/T5098-2001《通信局(站)雷电过电压保护工程设计规范》第五部分：SPD的选择；第5.3条：信号线用SPD；第5.5条：计算机、控制终端、监控系统的网络数据线用SPD的要求，参照IEC61643-3《低压系统的电涌保排器》第3部分《在电信系统中SPD的应用》和IEC61644-11997《通信系统用SPD》标准要求，对于通信线路的防护，需对设备进线缆线使用8/20μs波形、通流容量5KA的信号电涌保护器将数千伏的线路感应雷击过电压限制到设备允许值。

电梯防雷用浪涌保护器

电梯电源防雷设计

在电梯控制系统使用浪涌保护器(SPD)能对防止雷击灾害起到更有效的作用，电梯控制系统内部存在大量低压控制线路，浪涌保护器(SPD)用于限制瞬时过电压和泄放电涌电流的电器器件，并联于线路处，平时呈高阻态，当有瞬态电涌时候，SPD就会导通，将电涌泄放到大地上，将线路两端的残压控制在一定范围内。

电梯电源第一级防雷保护1级浪涌保护器 T1级 iimp15KA：

电梯电源第一级浪涌保护器并联设置在建筑总配电箱及电表处，进行雷电电流放电，将雷击电涌在该段线路的残压控制在4000伏内，避免瞬间击毁设备。国内大部分建筑物已设置第一级防雷SPD(一般设置在建筑总配电房内)，这也是《建筑物防雷设计规范》中的最基本要求，故在电梯配置中不考虑该等级防雷SPD器件的配置。如前级无第一级防雷SPD则建议采用：YLSP-T1-15/4-385型号规格
