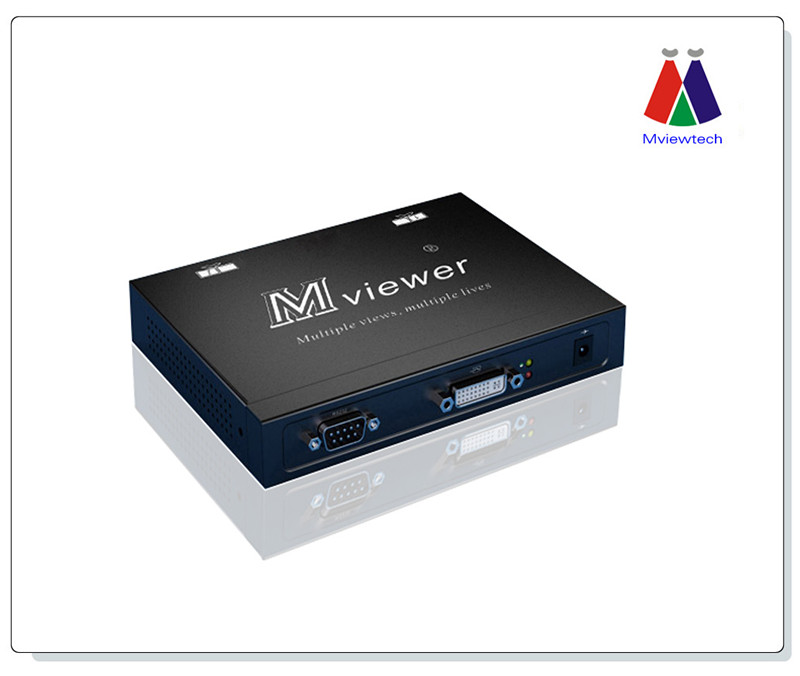

MD100双通道DVI复制模块
大视电子的MD100双通道DVI分配器能够对输入接口的高带宽duallink DVI信号复制成两路同样带宽和分辨率的duallink
DVI信号，并把两路信号分别传输到两个输出接口。普通DVI分配器或者高清DVI分配器的信号带宽为单通道DVI（小于等于165MHz数字带宽），支
持的分辨率最大只能达到高清1080P或WUXGA(1920x1200)，而MD100用于内部处理带宽达到330Mhz数字满带宽，可以分配的DVI
信号可以支持诸如1080P@120Hz等主动立体型号的分配，2560x1600@60Hz，2560x1440@60Hz的专业超大屏显示器信号的分
配，也可以支持例如3840x800@75Hz，3840x1024@60Hz等宽屏模式和专业大屏幕拼接分辨率。
09
09
2021
MD100双通道DVI复制模块 DVI分配器
来源:[上海大视电子科技有限公司]
联系人：张先生
手机：13370068087
电话：021-65100018
传真：021-66011776
QQ：819014
Email：dashidianzi@163.com
地址：上海上海市宝山区复旦软件园长逸路15号B座1408室
品牌：大视
价格：面议
元/台
供应地：上海上海市
产品型号：MD100
除了支持超高分辨率的信号分配以外，MD100双通道DVI分配器还支持独特的分辨率纪录功能，用户可以通过MD100上提供的串口及相应软件设定设备的
分辨率，这样可以实现输出接口连接的设备分辨率不同同样可以完善支持，并且实现了设备EDID信息的隔离，在专业显示应用中有着极大优势。

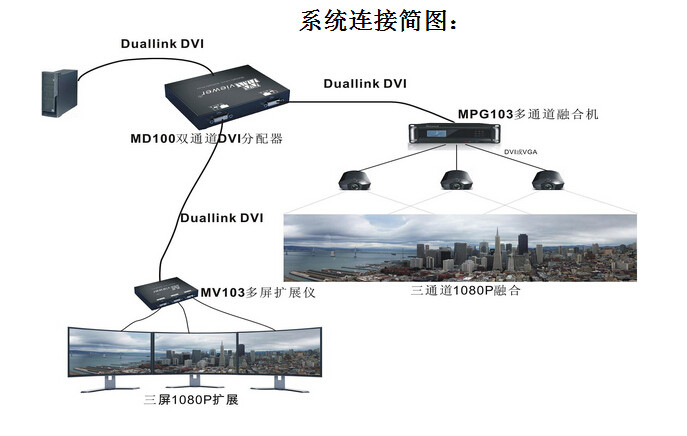

MD100同时还支持设备间的级联，比如可以通过级联三台MD100实现一进四出的双通道DVI分配，具有很大的灵活性。
MD100还可以与大视电子的MV103系列多屏扩展仪（可以将一些特殊的分辨率进行2/3屏显示）联合使用，提供更方便灵活的显示应用。该产品可以广泛
应用在虚拟仿真，虚拟现实，军事，3D游戏，高分辨率边缘融合系统，高清医疗显示。
输入输出支持分辨率：1920x1080@120Hz，3840x1200@60Hz, 2560x1600@60Hz, 2560x1440@60Hz ,3840x800@75Hz，3840x1024@60Hz等

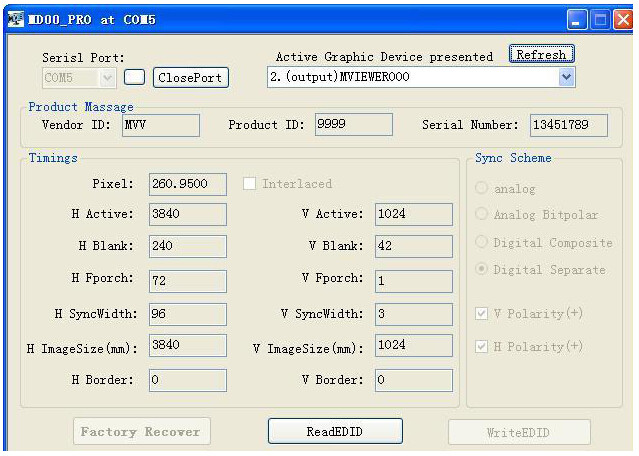

图2 MD100 PRO 支持用户自定义分辨率
技术规格：
输入接口：duallink DVI-D 输入，最高像素频率330Mhz
输出接口：duallink DVI-D 输出，最高像素频率330Mhz
控制接口：RS232 接口
控制软件：MD100参数控制软件
输入输出支持分辨率：1920x1080@120Hz，3840x1200@60Hz, 2560x1600@60Hz, 2560x1440@60Hz ,3840x800@75Hz，3840x1024@60Hz等
Mviewtech
MD100 双通道DVI复制模块
MD100 PRO 双通道DVI复制模块增强版
输入连接器
一个 Dual-link DVI
一个串口
一个 Dual-link DVI
一个串口
输出
2个 Dual-link DVI
2个Dual-link DVI
设备级联
√
√
输入带宽
最大330Mhz
最大330Mhz
最大传输距离
20米
20米
自动读取下级显示分辨率
√
X
支持定制分辨率
X
√
电源
5V2A AC-DC电源
5V2A AC-DC电源
重量
420克
420克
尺寸
165mm x 130mm x 28mm
165mm x 130mm x 28mm
附件
一根1m DVI 双通道（dual link）线缆
软件 CD
一根RS232串口线缆
一根1m DVI 双通道（dual link）线缆
软件 CD
质保
一年
一年
