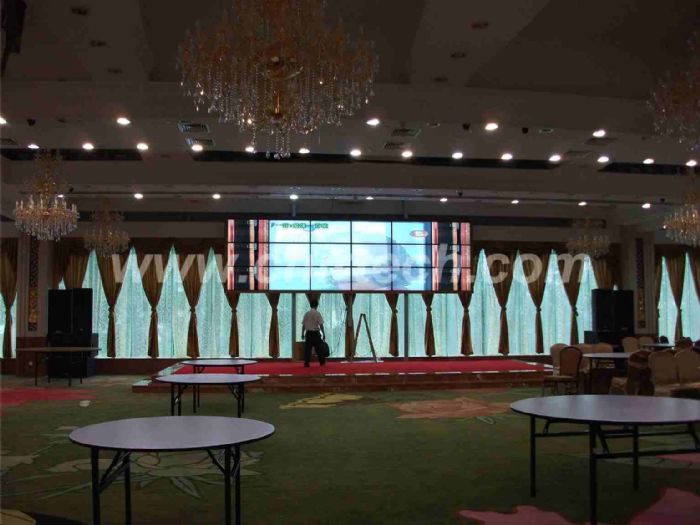

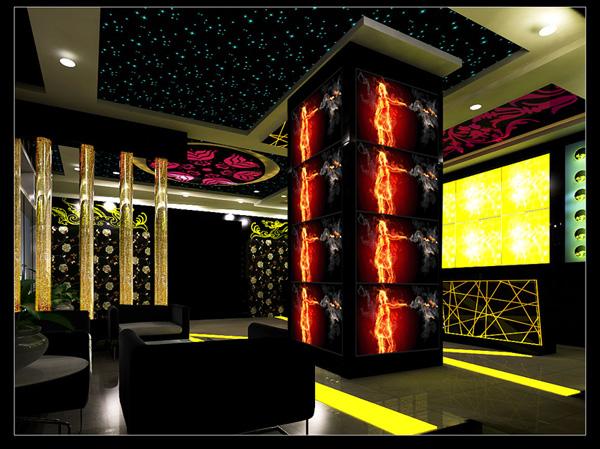

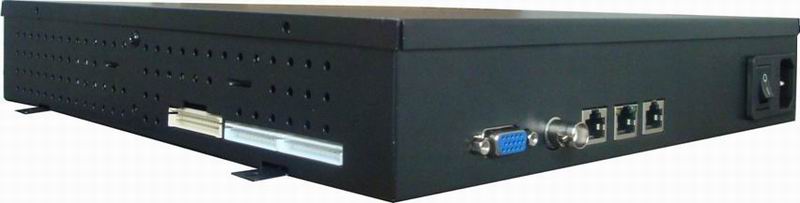

ZH-500是专为酒吧等夜场液晶大屏幕拼接系统而设计的图像处理器，其独特模块化的设计，集成多种信号解码单元，画面拼接处理单元，液晶屏驱动单元，电源供给单元等多个部分。可以灵活方便地和液晶屏组成一个大屏幕拼接显示系统。

  输入

RS－232
控制软件采用RS－232协议RJ45接口。（IR可选）

POWER
支持AC  110V/220V，50/60Hz自适应输入，采用D型电源输入接口，采用常开/常闭型电源开关，内置3A保险。

VGA
D－sub  15针接口,全面支持SVGA/XGA/WXGA/WUXGA。

CVBS
2路视频输入BNC端子,  支持PAL/NTSC/SCAM  全制式  。

输出

LVDS
全面支持双10位屏，采用2.0  2X18双排防呆设计专用针座，防止因屏线错位/插反烧屏的风险，最高可支持WUXGA（1920X1080)液晶屏。

RS－232
输出2路RS－232  等同的RJ45接口，方便数量较多时的拼接和可靠性。

INVERTER
输出DC  24V背光供电、ON/OFF背光开关控制信号和ADJ背光亮度调节信号，拼接处理器端采用2.54  12PIN防呆接口设计，屏端采用2.0  14PIN防呆接口。

拼接系统软件
拼接控制软件，RS232协议RJ45接口控制（1路进，2路环出）

工作温度：0～70℃

工作湿度：5～95％RH

电源交流电压：95-250V，50/60Hz

功率消耗：最大  300W,视屏型号而定

机箱尺寸：325.5*301.9*53（mm）


功能
?全硬件构架，采用全新专业拼接芯片设计，无  CPU  和操作系统；
?多总线并行处理，处理功能强大；
?启动时间小于  5  秒钟，启动迅速；
?无病毒感染风险，安全性好；
?集成多路视频信号源种类：VGA、CVBS。
?内嵌3D视频亮色分离电路单元,
?内嵌3D逐行处理及帧频归一转化电路单元,
?内嵌3D数字信号降噪单元,
?内嵌固件智能升级系统，
?单元可支持驱动到1920*1080液晶屏
?RS232  串口远程控制；每单元支持两路RS232  环出
?可全天24小时持续工作；
?操作方便，配合拼接控制软件可以灵活的对系统进行操作，绿色软件无需安装。
?可开放底层通讯协议，便于用户灵活采用第三方中控系统或自行
编制软件构造大屏幕工程系统。
