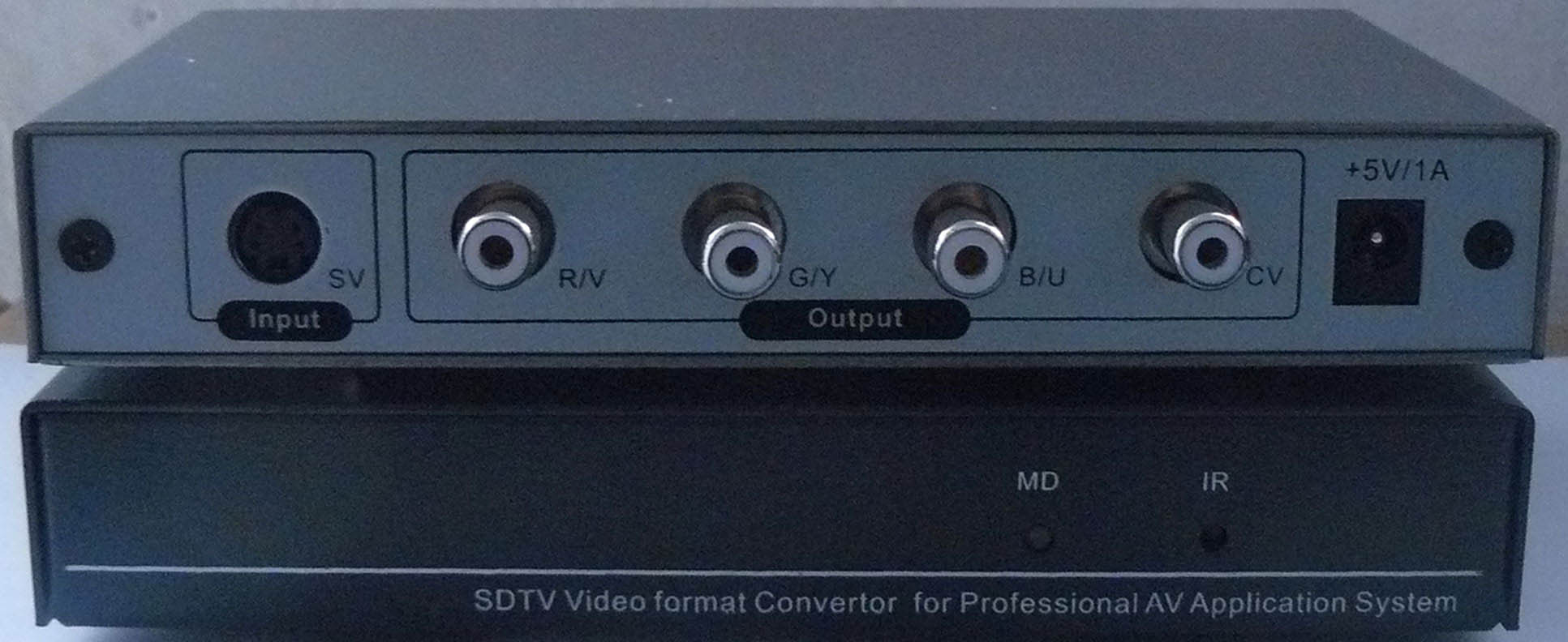

产品型号：ST-CY
产品名称：标清S-Video视频输入复合视频CVBS和分量视频YPrPb输出转换器
生  产  商：弗斯格尔

应用范围
        ST-CY是具有高性能指标的视频信号处理设备，通过该产品可把DVD、摄像机、电视解调器、会议终端等设备的亮色分离视频（S-Video）输出口连接到复合视频（CVBS）或色差分量视频（YPrPb）输入口的显示器、投影机、DPL、等离子电视机等高端显示设备。采用迷你型金属机箱，非常适合于新建或现有的银行、交通、航空、码头、电力、安防、人防等指挥调度系统，电视电话会议、网络教学播出、LED大屏幕显示系统等。

支持功能
            支持1路亮色分离视频（S-Video）输入
            支持1路复合视频（CVBS）和1路标清色差视频(YPrPb)输出
            自动识别PAL或NTSC信号输入
            支持亮度、对比度、色饱和度、亮色延迟等参数调节
            IR遥控操作方式
            采用ITU601标准数字视频编解码信号处理方案
            迷你型金属机箱
            外置+5V/1A直流供电

性能参数
【S-Video输入】
            支持标准：    PAL/NTSC
          亮度信号带宽：    6M
          色度信号带宽：    1.3M
          电平范围：    0.8  VP-P～1.2  VP-P(不带偏移)
          偶合方式：    交流偶合
            介入增益：    0dB
          输入阻抗：    75Ω±1Ω
          连接器类型：    S端子
            量化方式：    YUV4:2:2(ITU601)
          采样时钟：    27M

【CVBS输出】
            偶合方式：    直流偶合
            亮度/色度带宽：    5.5M/1.3M
          输出电平：    0.9  VP-P～1.1  VP-P
          信号标准：    与输入相同
            输出阻抗：    75Ω±1Ω
          连接器类型：    RCA(或BNC)

【YPrPb输出】
            偶合方式：    直流偶合
            输出电平：    0.9  VP-P～1.1  VP-P
          信号标准：    与输入相同
            亮度信号带宽：    6M
          色度信号带宽：    1.3M
          输出阻抗：    75Ω±1Ω
          连接器类型：    RCA(或BNC)

【其他】
            IR有效距离：    15米（无遮挡）
            电        源：    DC+5V/2A
          最大功耗：    <10W
          工作温度：    0°C～40°C
          贮存温度：    -20°C～85°C
          外形尺寸：    165mm  ×  100mm  ×  30mm
