内胆式水锤消除罐基本介绍

在大型输水管网系统中，任何改变流体流速的事件都会产生水锤效应，水锤作用一般沿系统管线传播,不同种类的水锤压力和流速可在管网中的某些定点进行叠加，从而对整个管网和系统造成非常严重的破坏。

内胆式水锤消除罐性能特点

GWS出品的SuperFlow 系列水锤消除罐是一种主动性水锤防护设备，可以吸收并抑制系统管网中的水锤效应，从而有效延长管网和系统组件的使用寿命，常用于泵站和供水系统，完全取代传统的双向调节塔功能，是新一代的水锤防护消除利器！

内胆式水锤消除罐技术参数

3000L~100000 L可选；

预充压力：根据用户系统设定*

工作压力：10~100 bar

工作温度：0°C(避免霜冻)~95°C

可选配置：液位计/称重传感器/远程监控/云端报警等

SuperFlow? 水锤防护解决方案 * 建议每3~6个月进行预充压维护检查。

在大型输水管网系统中，任何改变流体流速的事件都会产生水锤效应，水锤作用一般沿系统管线传播,不同种类的水锤

压力和流速可在管网中的某些定点进行叠加，从而对整个管网和系统造成非常严重的破坏。

GWS出品的SuperFlow?系列水锤消除罐是一种主动性水锤防护设备，可以吸收并抑制系统管网中的水锤效应，从而有

效延长管网和系统组件的使用寿命，常用于泵站和市政供水系统，完全取代传统的双向调节塔功能，是新一代的水锤防

护消除利器！

工作原理

Step.1

根据数据分析计算得出水锤防护器内需要预充的压力。此时，水锤防护器的气囊内没有储水。

Step.2

打开闸阀后，水将在管道压力的作用下进入水锤防护器的气囊内并开始压缩囊与罐体之间的空气。

Step.3

进入气囊的水会逐渐压缩预充的气体，直到水锤防护器内的压力和管道压力之间达到平衡为止。

Step.4

一旦泵跳闸后，管路中的压力将立即下降，水锤防护器将利用自身压力将水从排入管线，从而有效防止管道负压。

Step.5

由于压力可能会变得非常低，因此水流会反向运动，通过旁通阀等进入水锤防护器内，达到静态之前，可能会发生几次振荡。

Step.6

泵重新启动时，水锤防护器将继续储水，直至达到系统压力平衡状态，然后再次准备下一次泵的启停。

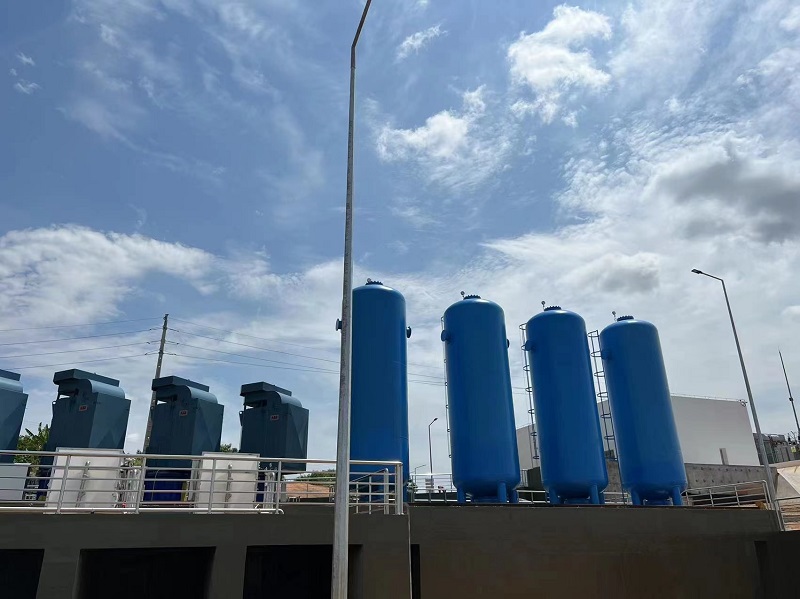

EVW狼山水库—甘其毛都口岸供水工程项目内胆式水锤消除罐内胆式气压罐
