一、活性炭吸附塔结构：

活性炭吸附器产品结构平面图示

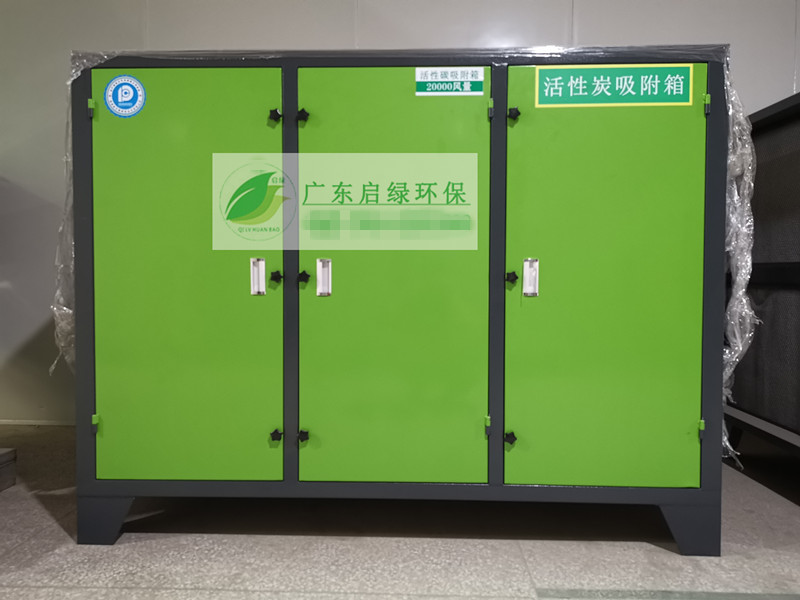

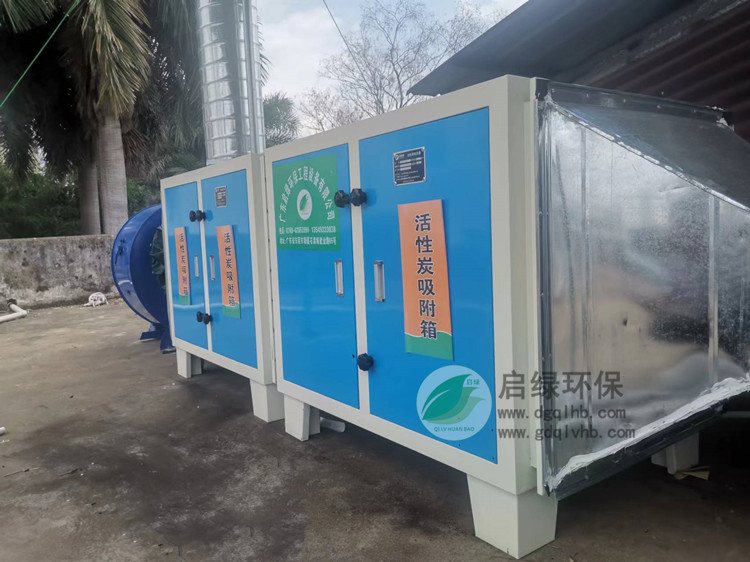

二、QL系列活性炭吸附箱产品特点：

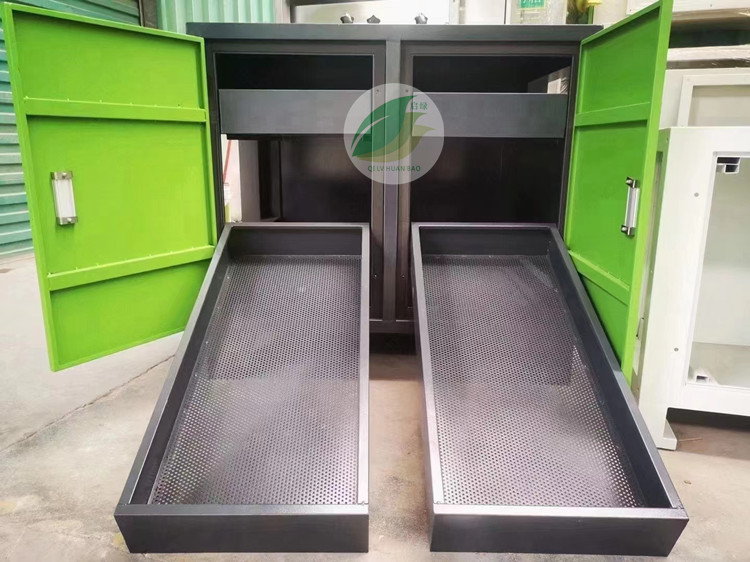

1.活性炭吸附单元在设备箱体内分层抽屉式安装，能够非常方便从两侧的检查门取出。

2.检查门开启方便、密封严密。可以分别打开，单独取下。

3.基架用槽钢制作。坚固的基架可以保证设备安装和运输的要求。

4.进（出）气口是法兰式接口，可以连接风管。可以根据实际要求安排尺寸、位置、方向。例设箱体顶部或侧面。

5.含尘有机废气需经预处理设备后方可进入活性炭吸附器净化达标排放。

6.活性炭吸附设备可根据不同的废气性质选用不同材质：主体可选用不锈钢、炭钢、镀锌板、PP板等。

三、活性炭废气处理设备的工作原理

当有机废气气体由风机提供动力，正压或负压进入活性炭吸附塔塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质及气味从而被吸附，废气经活性炭吸附塔后，进入设备排尘系统，净化气体高空达标排放。
