抽屉式活性炭吸附箱过滤器内部结构图

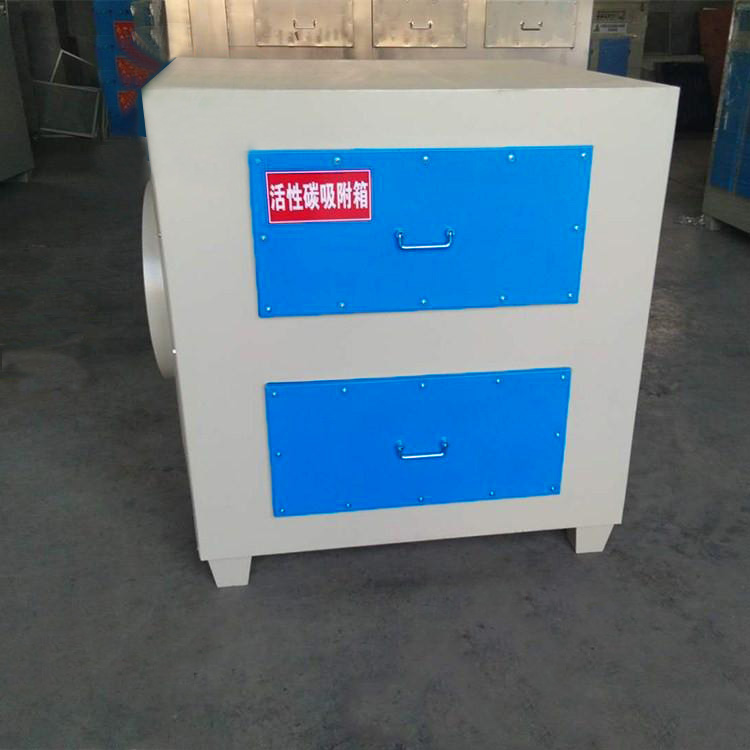

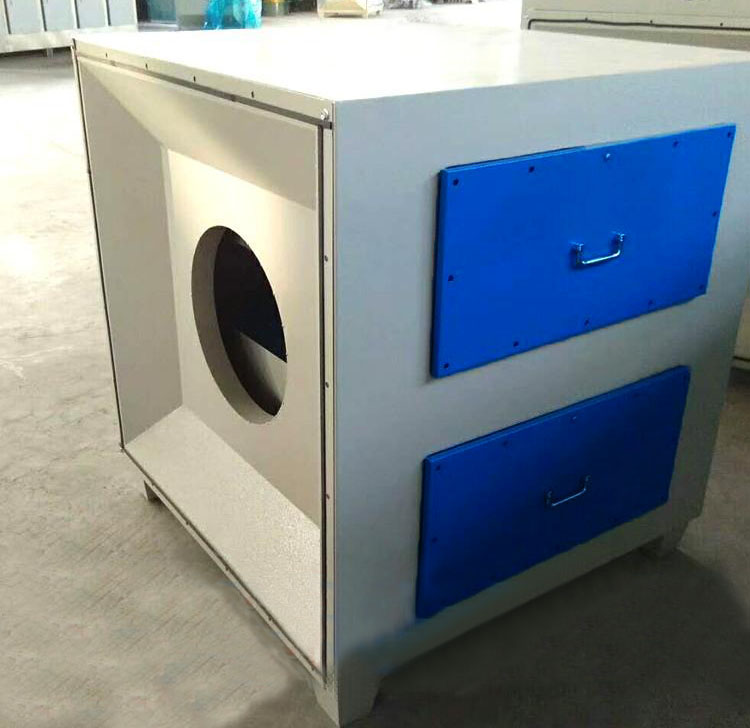

     活性炭吸附箱是一种干法废气净化设备，通常其别称也叫活性炭废气吸附箱，它是利用活性炭的特殊吸附作用来进行处理工业废气的。活性炭吸附箱的滤料层结构采用抽屉盒式设计，设计结构紧凑，便于更换。活性炭吸附箱的填炭量可以根据客户不同要求定制，设备可以选择的材质有：2.75mm碳钢喷漆，201不锈钢、304不锈钢盒子由钢框和穿孔板焊接组成。吸附箱的框架为实体金属、穿孔板经过点焊固定在框架上，在内盒和外盒之间形成的空腔以供填充活性炭。面板安有手柄，在背面贴有闭孔氯丁海绵橡胶以保证密封，后盖板可以拆卸，便于更换活性炭。

     活性炭吸附箱的工作原理：

     活性炭吸附箱是一种有机废气吸附净化设备，将有机废气通过集气罩收集后，通过固定吸附床内的活性炭吸附层的过流断面，废气在一定的停留时间内，由于活性炭表面与有机废气分子之间有相互引力的作用而产生物理吸附(又称范德华吸附)，从而将废气中的有机成份被吸附在活性炭的空隙表面，从而使得废气得到有效净化，经净化后的洁净气体则通过主风机而抽引被送往烟囱达标排放。

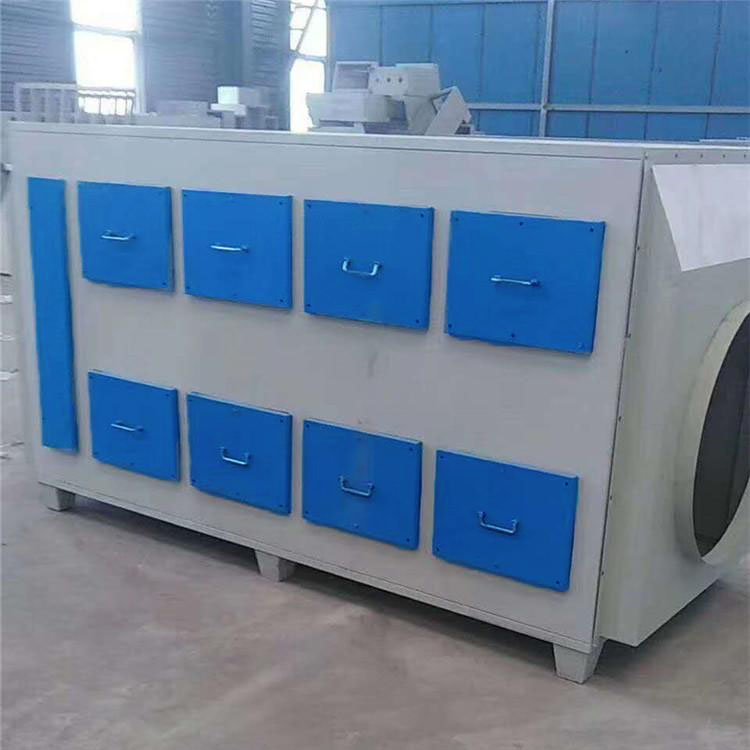

     活性炭废气吸附箱的结构设计一般有两种结构形式，一种是抽屉式的，抽屉的数量及规格大小由处理废气的风量决定。一种是墙式的，其面积的大小也是根据处理风量的大小来设计。处理功能段采用箱体结构。壳体用Q235板材焊接，这样既美观大方又可保证连接强度，上装料，下卸料，操作简便，吸附隔层采用碳钢网格板进行防腐，保证废气在箱内的停留时间，使废气与活性炭充分接触，进行吸附反应。 更多介绍请关注本公司网站http://www.btshhb.com
