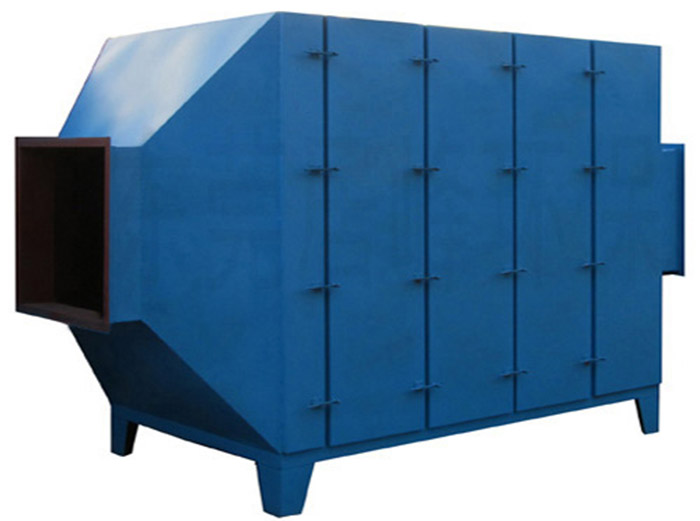

一、活性炭吸附塔设备产品介绍：
活性炭常用于气体的吸附、分离和提纯、溶剂的回收、糖液、油脂、甘油、药物的脱色剂，饮用水或冰箱的除臭剂，防毒面具的滤毒剂，还可用作催化剂或金属盐催化剂的截体。
活性炭吸附器又可称为活性炭吸附塔、活性炭吸附装置，活性炭废气处理设备，活性炭过滤器，活性炭设备。活性炭吸附器常适用于：各种有机废气处理、特别是喷漆废气处理、油墨废气、焊锡废气、塑胶废气处理等用应最为广泛。
喷漆废气处理经水喷淋+UV光解+活性炭吸附工艺流程平面图示
二、活性炭吸附塔设备结构：
活性炭吸附器产品结构平面图示
三、QL系列活性炭吸附箱产品特点：
1.活性炭吸附单元在设备箱体内分层抽屉式安装，能够非常方便从两侧的检查门取出。
2.检查门开启方便、密封严密。可以分别打开，单独取下。
3.基架用槽钢制作。坚固的基架可以保证设备安装和运输的要求。
4.进（出）气口是法兰式接口，可以连接风管。可以根据实际要求安排尺寸、位置、方向。例设箱体顶部或侧面。
5.含尘有机废气需经预处理设备后方可进入活性炭吸附器净化达标排放。
6.活性炭吸附设备可根据不同的废气性质选用不同材质：主体可选用不锈钢、炭钢、镀锌板、PP板等。
四、活性炭说明
活性炭是一种黑色粉状、粒状或丸状的无定形具有多孔的炭。主要成份为炭，还含有少量氧、氢、硫、氮、氯。也具有石墨那样的精细结构，只是晶粒较小，层层不规则堆积。具有较大的表面积（500～1000㎡/克）。有很强的吸附能力，能在它的表面上吸附气体，液体或胶态固体。对于气、液的吸附可接近于活性炭本身的质量的。
活性炭吸附作用是具有选择性，非极性物质比极性物质更易于吸附。在同一系列物质中，沸点越高的物质越容易被吸附，压越大、温度越低，浓度越高，吸附量越大，反之，减压、升温有利气体的解吸。
煤质颗粒活性炭图
活性炭吸附设备生产车间
五、活性炭废气处理设备的工作原理
当有机废气气体由风机提供动力，正压或负压进入活性炭吸附塔塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质及气味从而被吸附，废气经活性炭吸附塔后，进入设备排尘系统，净化气体高空达标排放。
不含尘机废气处理活性炭吸附工艺流程图
含尘含高温机废气经活性炭吸附处理工艺流程图
活性炭吸附塔设备用在印刷废气行业中工艺图如下：
印刷废气处理工程活性炭吸附工艺流程平面图示
六、活性炭吸附塔适用范围：
活性炭吸附箱主要应用于：各种有机废气净化，特别是喷漆废气处理、油墨废气、焊锡废气、塑胶废气处理用应最为广泛。
七、活性炭吸附器设备型号及相关参数：
型 号
处 理 风 量（m3/h）
设 备 阻 力（pa
活性炭量（Kg）
吸附率（%）
风口尺寸（mm）
外 型 尺 寸（mm）
QL-HX5Q
5000
600-700
70
90
300×300
1500×1250×1230
QL-HX1W
10000
600-700
140
90
400×400
1410×1250×1700
QL-HX1W5
15000
600-700
200
90
500×500
1800×1250×1700
QL-HX2W
20000
600-700
280
90
550×550
2080×1250×1700
QL-HX2W5
25000
600-700
350
90
600×600
2350×1250×1700
QL-HX3W
30000
800-900
420
90
700×700
2800×1250×1700
QL-HX3W5
35000
800-900
490
90
700×700
2220×1600×2000
QL-HX4W
40000
800-900
560
90
800×800
2350×1600×2000
QL-HX4W5
45000
900-1000
630
90
850×850
2700×1600×2000
QL-HX5W
50000
900-1000
700
90
900×900
2820×1600×2000
QL-HX6W
60000
900-1000
850
90
950×950
3000×1800×2200
QL-HX7W
70000
900-1000
970
90
1000×1000
3250×1800×2200
QL-HX8W
80000
900-1000
1100
90
1100×1100
3700×1800×2200
QL-HX9W
90000
900-1000
1250
90
1200×1200
4300×1800×2200
QL-HX10W
100000
900-1000
1500
90
1250×1250
4500×1800×2200
注：以上规格仅供参考，若升级设计导致参数有变，恕不另行通知。
八、活性炭吸附箱工程案例
康佳集团东莞康佳包装材料有限公司丝印废气处理工程案例（UV光解+活性炭吸附工艺）
深圳恩欣龙集团东莞第一分公司塑胶气处理工程案例（气旋喷淋塔+UV光解+活性炭吸附工艺）
志源电子科技（惠州）有限公司有机废气处理工程（活性炭吸附）
东莞市凤岗一个手袋厂工程案例（活性炭吸附塔设备）
东莞市和风畅五金制品有限公司喷漆废气处理工程（水喷淋+光催化+活性炭吸附艺）
