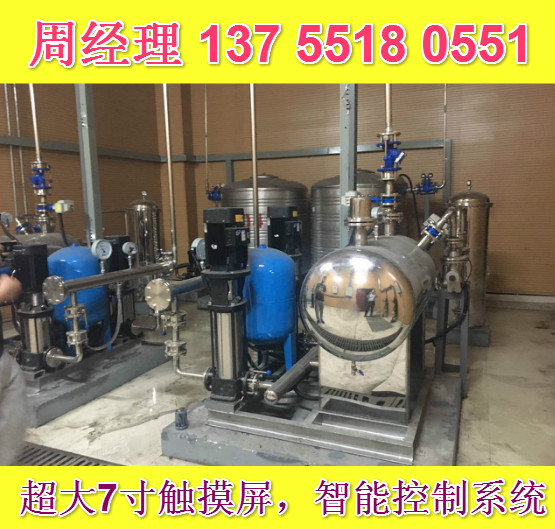

箱式无负压供水系统是由长沙.供水设备厂专业技术人员研究生产。一般由缓冲罐、水泵机组、气压罐控制柜及控制仪表组成，各部分说明如下：

    a、缓冲罐：是接在设备入口处的气压罐，简称缓冲罐。给水运行时罐内部分容积为压缩空气，靠压缩空气的贮能，对各种突变冲击具有很好的减缓消除作用，同时对市政供水具有一定动态补偿作用。

    有2种不同结构的缓冲罐：隔膜缓冲罐采用天然橡胶隔膜材料，因完全密闭更有利于保持水质标准；普通钢制缓冲罐，内壁涂有符合卫生标准的防腐涂料，但补气时会与外界空气接触。

缓冲罐即可串接使用、也可并接使用，进出水为同一管道，作为分支与市政管路相接。

    b、水泵机组：选用本公司具有非过载特性的水泵，其工作特性可以适应水源的较大范围内的压力变化，不会产生过载现象。

    c、气压罐：其作用与通常2次增压供水设备中的气压罐相同，本系列标准产品采用的隔膜式微型气压罐，主要利用其保压功能，有利于设备的智能化自动节能控制。

    d、变频控制柜：可采用全变频控制系统，即所有水泵均采用变频调速拖动。也可采用部分变频控制系统（样本标准产品只有1台泵为变频调速拖动）。

e、旁通管路：如果市政供水平时能够满足水压要求，仅在供水高峰时压力不足，可加载旁通管路，可使市政下拉供水与增压供水实现自动切换运行。

长沙中赢供水设备有限公司
小周 ：137-5518-0551（微信同号）
邮箱：2850823295@qq.com
电话：0731-8553 1110
公司网址：http://www.shebei68.com/news/

地址：湖南省长沙市雨花区香樟路云集大厦1302-1305

箱式无负压供水系统运行特性

以三台泵系统为例，在“变频自动”运行方式下，微电脑控制变频器软启动1#泵，1#泵水泵进入变频运行状态，转速逐渐升高。当供水量Q〈1/3QMAX时，（QMAX为三台泵全部工频运行时的最大流量），微电脑根据供水量的变化自动调节1#泵的转速，以保证所需的压力。当1/3QMAX〈Q〈2/3QMAX时，1#泵已不能满足所需水量，这时将1#泵转为工频运行状态，软启动2#泵，使2#泵进入变频运行状态，其转速由供水量决定。当2/3QMAX〈Q〈QMAX时，将1#泵、2#泵泵置于工频运行状态，软启动3#泵进入变频运行状态。当供水量减少至1/3QMAX〈Q〈2/3QMAX时，3#泵转速逐渐降至接近零，此时控制1#稳定泵停止运行，3#泵转速提高，继续处于变频运行状态。当供水量继续减少至Q〈1/3QMAX时，停掉2#泵，3#泵继续变频运行。当用水量又增加至1/3QMAX〈Q〈2/3QMAX时，3#泵转为工频运行，1#泵软启动至变频运行。如此往复循环，做到先开先停的运行原则。

变量泵的功率N，供水量Q与转速N可用下列公式表示：

式中：Q1----变流量，Q----额定流量，Q1〈Q

N1----变流量Q1时的轴功率， N----额定流量Q时的轴功率。

设额定流量时：N=100%，Q=100%，N=100%

若：N1=90%；Q1=90%Q时， 则：N1=72.9%N （即节电27.1%）

若：N1=80%; Q1=80%Q时, 则：N1=51.2%N （即节电48.8%）
